第五章? 室外之别墅楼

本章学习目标

• 了解室内效果图的制作流程
• 熟练使用二维线条绘制、挤出、可编辑多边形等命令
• 掌握乳胶漆、玻璃、贴图等常用材质的制作

• 案例《别墅楼》

• 任务一?? CAD图纸简化

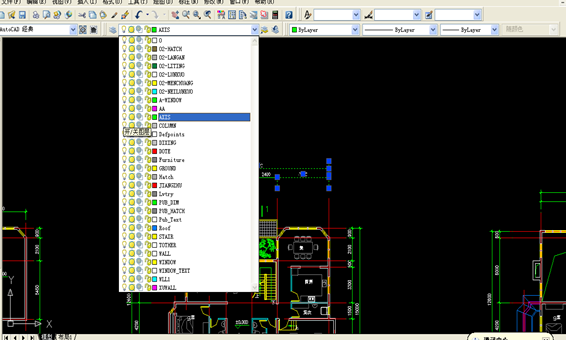

1、? 启动CAD软件打开别墅图纸，并观察图纸，发现别墅的地面不是水平的，最底点是-2米，用标注工具测量别墅最底点到烟囱（最高点）的距离为了10650，下面对CAD图纸进行简化，选择标注，打开图层下拉列表将标注图层冰结并隐藏如图所示：

2、? 使用同样的方法，选择中心线层、文字层、层高符号层、家具层、卫浴层，打开图层下拉列表将这些图层冰结并隐藏。如图所示：

3、单击菜单栏上的“工具”按钮选择“快速选择”，在弹出的对话框中，在对象类型中选择“图案填充”,在特性中“图案名”单击确定，按delete删除得到如图所示:

4、用同样的方法删除其它填充图案，如图所示

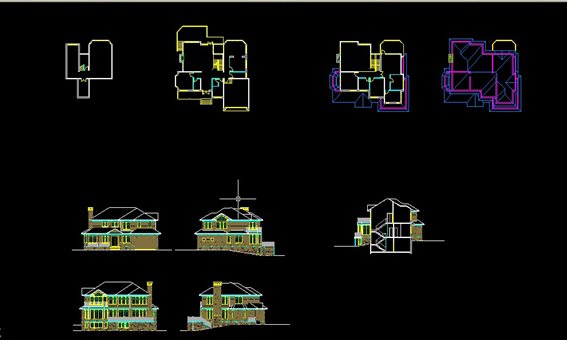

5、将上面的四个图形，旋转180度，如图所示：

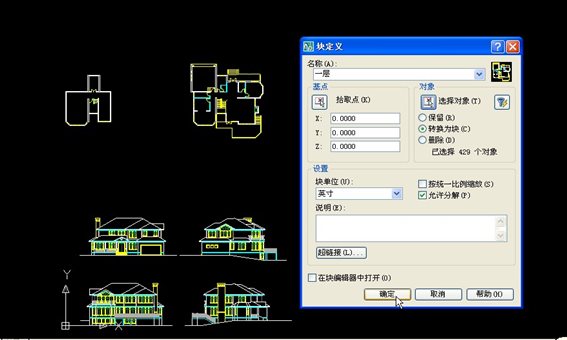

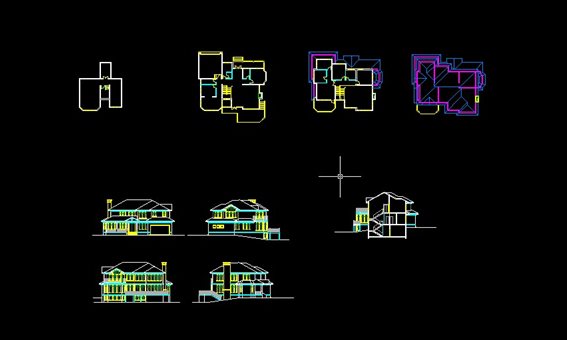

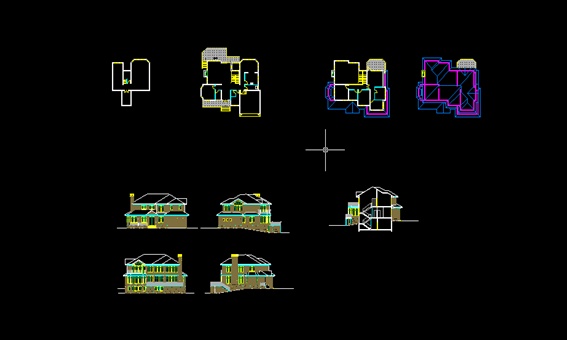

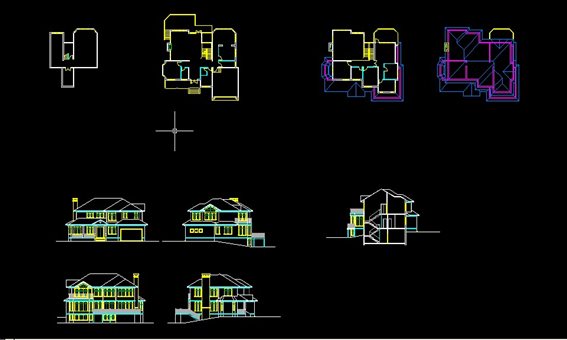

6、框选所有图形，按ctrl+c键复制所选图形。新建一个acad文件，按ctrl+v键粘贴，Z空格，A空格观察图形。将剖面图删除。分别将8个平面图形定义成不同的块，如图所示：

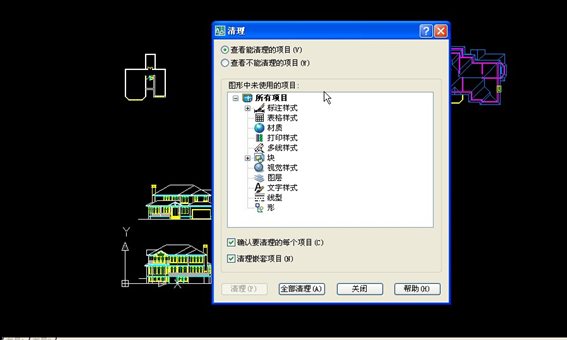

7、执行pu命令 分别勾选，“确认要清理的每个项目”和“清理嵌套项目清理”前的复选框，单击全部清理。清理完成后，单击关闭。如图所示：

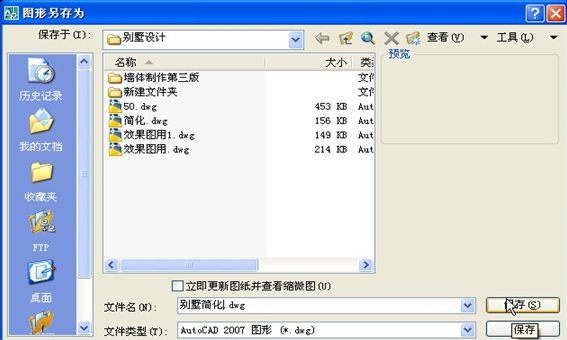

8、别墅图纸简化完成，另存为“别墅简化CAD”，如图所示:

• 任务二? CAD图纸的导入

1、设置绘图环境

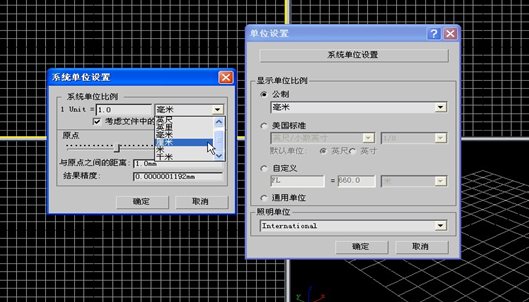

?????? 执行“自定义”/“单位设置”菜单命令，设置系统单位为毫米，如图所示：

???????? 在工具栏上三维捕捉按钮上单击右键，弹出“删格和捕捉设置”对话框，选择捕捉方式，如图所示：

2、执行“文件”/“导入”菜单命令，弹出导入文件对话框，在文件类型下拉列表中选择“原有AutoCAD（*dwg）”,导入文件名为“别墅简化”的CAD文件。所图所示：

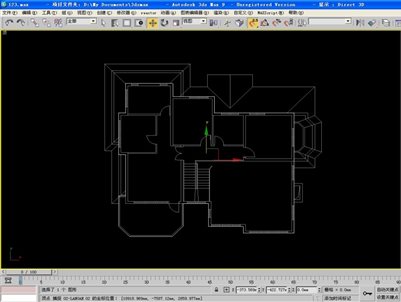

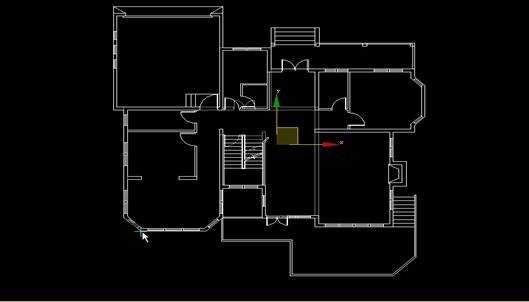

3、选择顶视图，按ALT+W键最大化顶视图，铵G键隐藏网格，选择负一层平面，将轴X、Y、Z全部归零，如左两图所示；单击右键，在弹出的选项中选择“冻结当前选择”，如图5.2.5所示：

4、打开捕捉开关，选择2.5维捕捉，单击移动工具按钮或铵W键选择移动工具，将一层平面与负一层平面进行对齐，如图所示；单击右键，在弹出的选项中选择“隐藏当前选择”。使用同样的操作完成二层平面与负一层平面的对齐和隐藏。

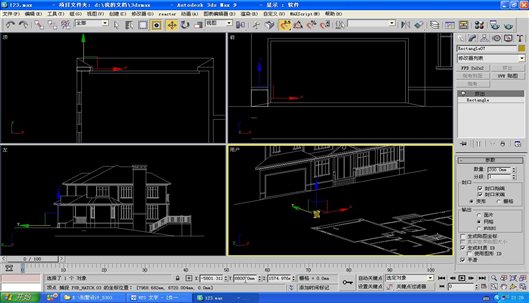

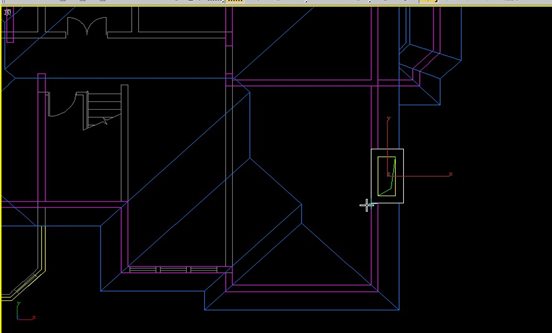

5、选择移动工具将顶平面与负一层平面对齐，单击图形创建命令面板下的矩形按钮，在顶视图中烟囱的位置绘制一个与烟囱大小相同的矩形，如图所示；在修改器面板中，添加挤出命令，挤出10650mm；选择顶平面，单击右键，在弹出的选项中选择“隐藏当前选择”

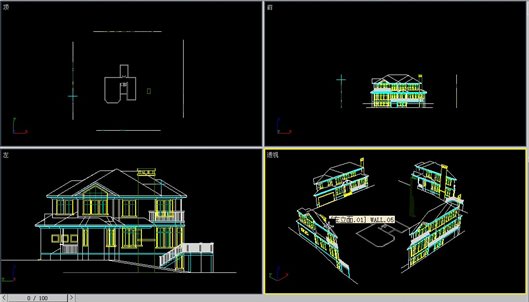

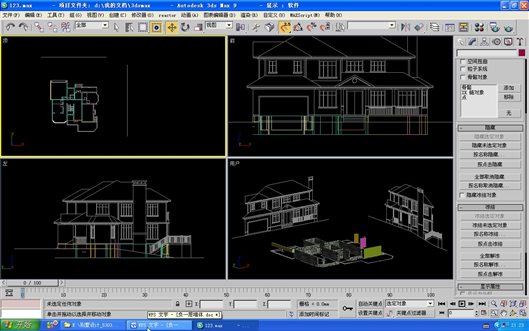

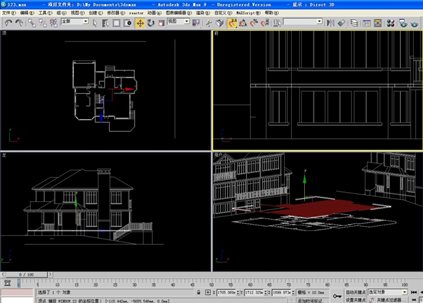

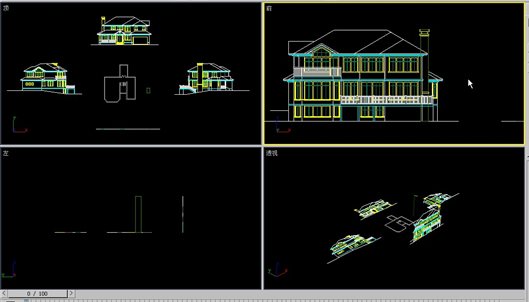

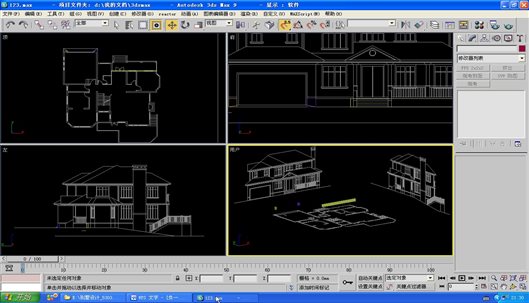

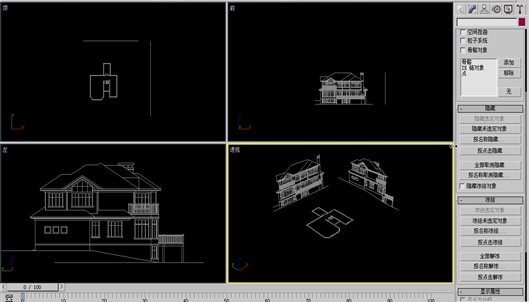

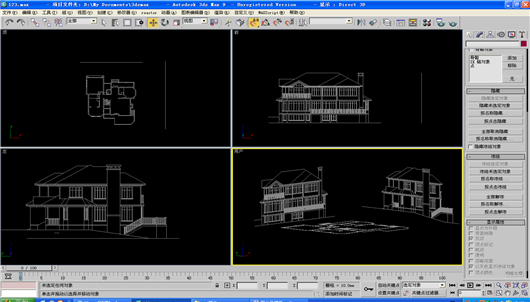

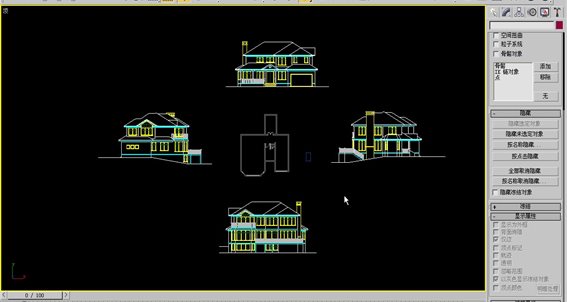

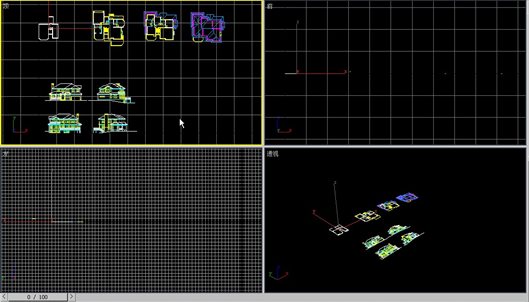

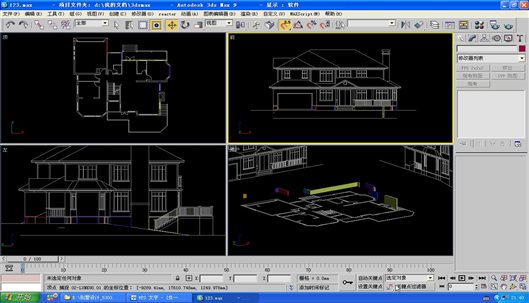

6、将前、背、左、右四个立面按顺序分别摆放在负一层平面的四个方向上，如图所示：

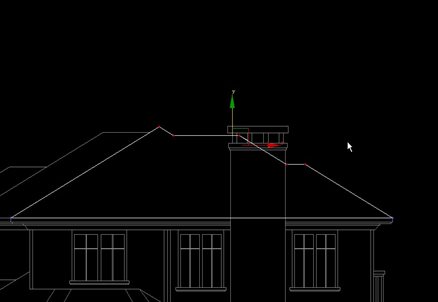

7、选择前立面，在工具栏旋转按钮上单击右键，弹出的旋转输入对话框，在X轴上输入90，如左图所示，选择移动工具，在前视图中将前立面的烟囱与挤出的长方体对齐，如右图所示；

8、使用相同的操作将背立面、左立面、右立面进行变换，并与挤出的长方体对齐。如图所示

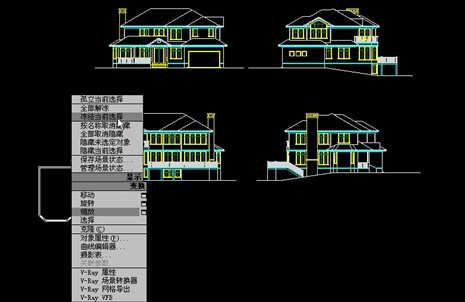

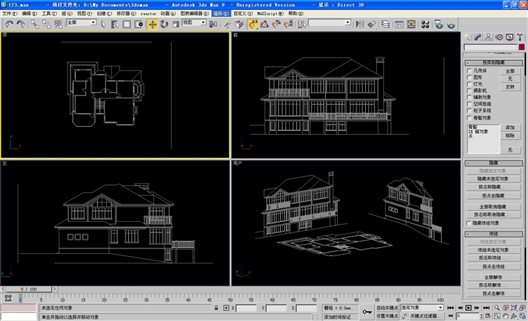

9、删除辅助的长方体,将前立面和左立面调整到适当的位置，单击右键，在弹出的选项中选择“冻结当前选择”；选择右立面与背立面，单击右键，在弹出的选项中选择“隐藏当前选择”。如图所示；

• 任务三???? 创建墙体
•

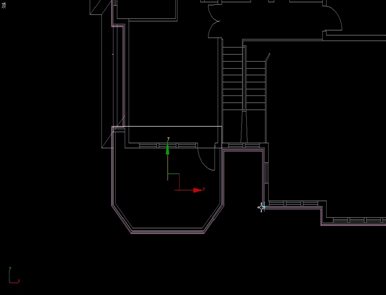

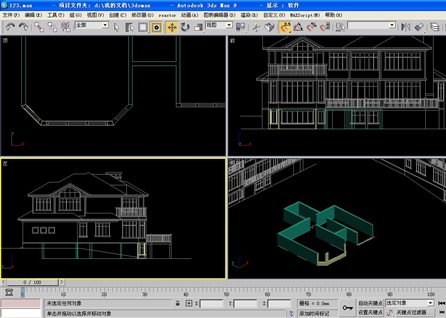

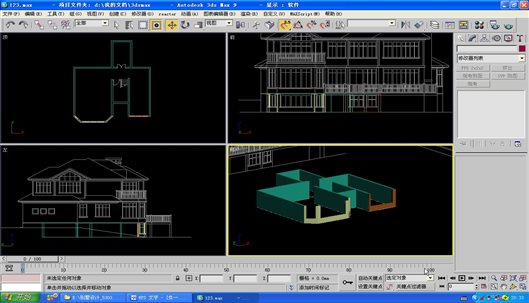

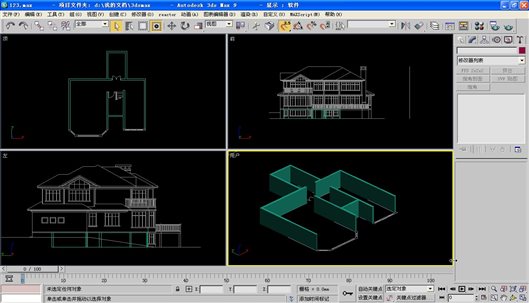

1、在顶视图中， 用创建命令面板中的线工具，沿着负一层平面的墙体部分描线，并挤出1900mm，如图所示

2、在前视图中， 用创建命令面板中的线工具，沿着前立面负一层正面窗户的墙体部分描线，挤出200mm，在顶视图中，调整该墙体的位置，如图所示。

3、在顶视图中， 将刚刚创建的窗户部分墙体复制一份（如左图所示），并转化可编辑多边形，利作移动和旋转工具调整复制墙体的大小，并移动到左侧窗户位置如右图所示

4、在顶视图中，选择左的窗户墙体，利用镜像工具，复制右侧的窗户部分墙体，如图所示，

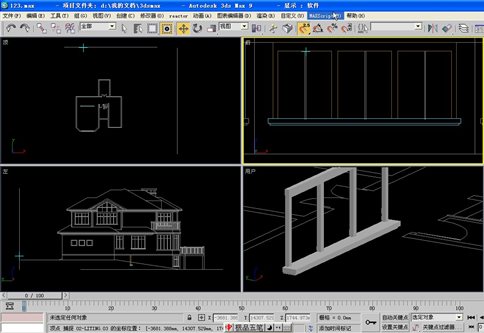

5、在前视图中， 用创建命令面板中的线工具，沿着前立面负一层右侧窗户的墙体部分描线，挤出200mm，在顶视图中，调整该墙体的位置，如图所示。

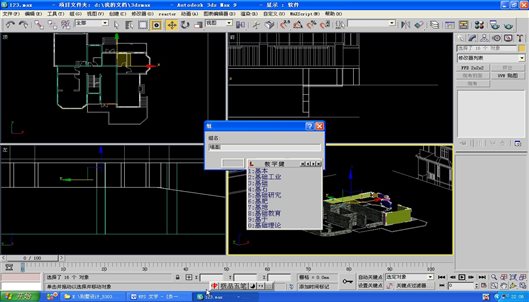

6、选择所有物体，单击工具栏上的成组命令，命名为“负一层墙体”，如图所示.

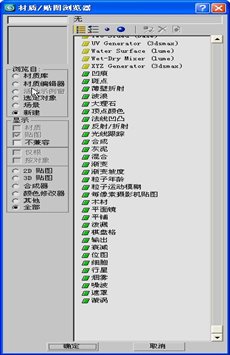

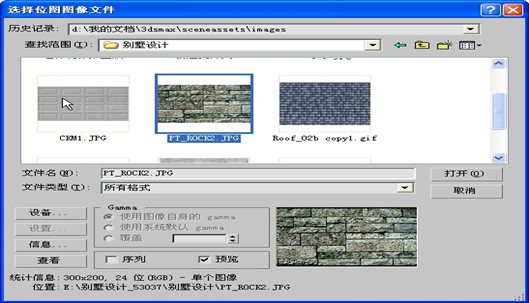

7、按M键，打开材质编辑器，选择一个材质球，命名为大理石，点击漫反射后面的方块选择位图如左图所示，在我们的电脑中找到相应的素材PT_ROCK2.JPG作为贴图如右图所示，将该材质球发送给所建的负一层墙体。

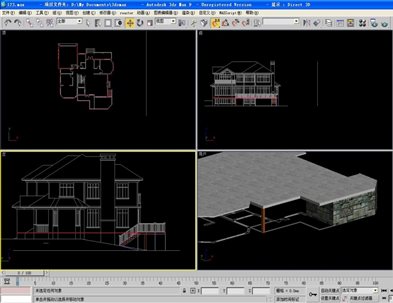

8、发现刚才所建的一层墙体贴图部分看不见纹理效果，或纹理过大，选择刚才的一层墙体在修改器堆栈中执行一个【UVW贴图】命令，参数设置为“长方体贴图”，长度3000mm，宽度3000mm，高度3000mm，如图所示；

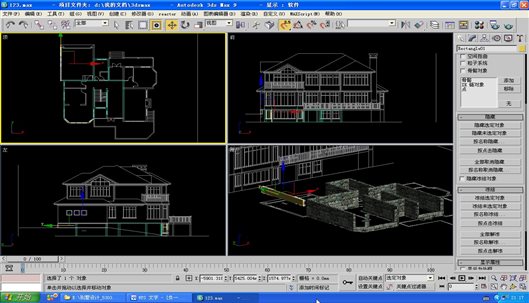

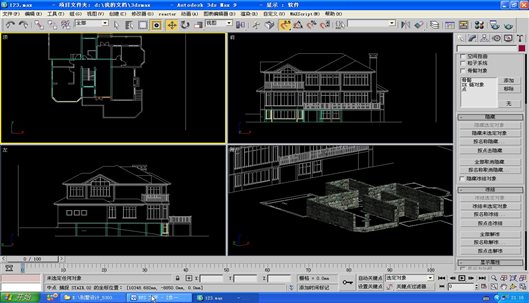

9、负一层墙体创建完毕，现在我们来创建负一层的墙基部分。解冻并隐藏负一层平面图，将一层平面图显示并冻结如图所示

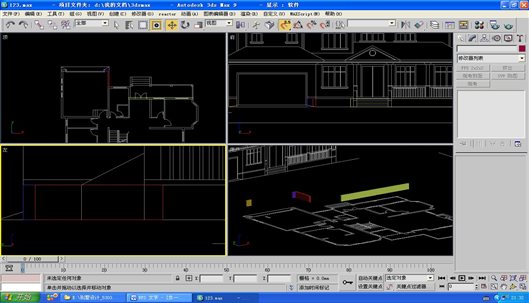

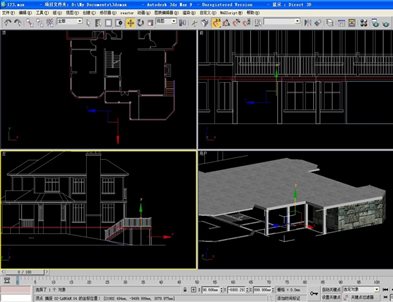

10、在左视图中用矩形工具利用捕捉绘制一矩形，并挤出200mm形成一面墙体，在顶视图中将该墙体移动到合适位置如图所示

11、在前视图中用矩形工具利用捕捉绘制一矩形，并挤出200mm形成一面墙体，在顶视图中将该墙体移动到合适位置如图所示

12、同样的方法可创建前立面所能看到的墙基部分，如图所示

13、解冻前立面和左立面，并隐藏，将北立面和右立面显示出来， 并冻结，如图所示

14、隐藏所有物体，在前视图中用矩形工具利用捕捉绘制一矩形，并挤出200mm形成一面墙体，在顶视图中将该墙体移动到合适位置如图所示

15、同样的方法可创建前立面所能看到的墙基部分，如图所示

16、在左视图中用矩形工具利用捕捉绘制一矩形，并挤出200mm形成一面墙体，在顶视图中将该墙体移动到合适位置如图所示

17、同样的方法可创建左立面所能看到的墙基部分，如图所示

18、把前立面、左立面的墙基部分和负一层墙体取消隐藏，显示出来，如图所示

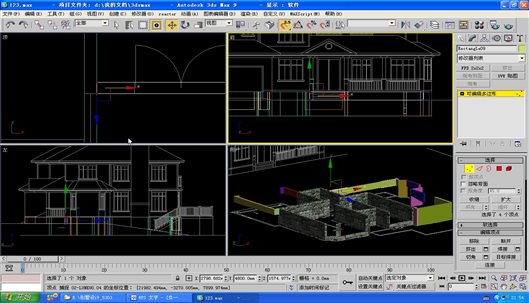

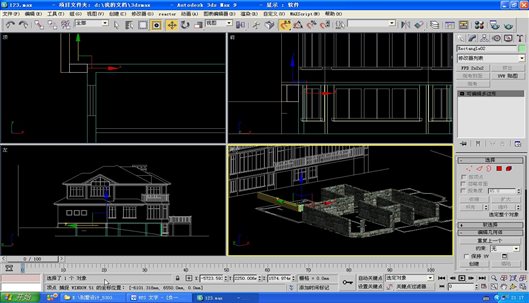

19、通过观察发现有部分墙体有重合，在顶视图中，在重合的地方选择其中一个物体，转化为可编辑多边形， 进入点模式，调整顶点到合适的位置。如图所示

20、重合部分调整完成后， 发现还有两个墙体比旁边的墙体要高，通过转化可编辑多边形，进入点模式，调整到合适的位置， 如图所示

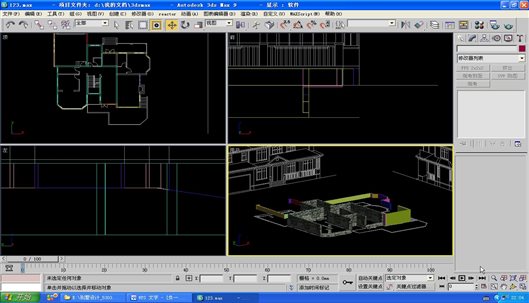

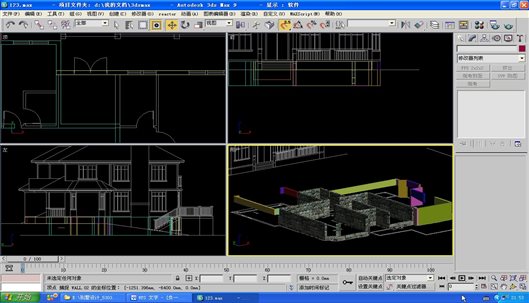

21、选择除负一层墙体裁外的所有物体，单击工具栏上的组-成组命令，命名为墙基，如图所示

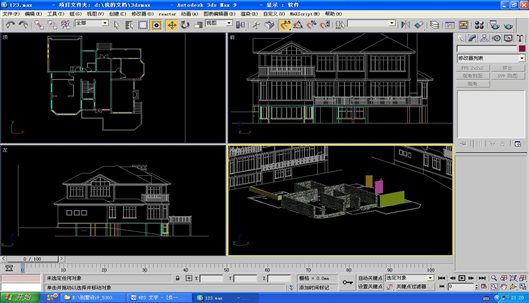

22、按M键，打开材质编辑器，选择大理石材质球，将该材质球发送给所建的墙基部分。并执行一个【UVW贴图】命令，参数设置为“长方体贴图”，长度3000mm，宽度3000mm，高度3000mm，形成如图所示图形。

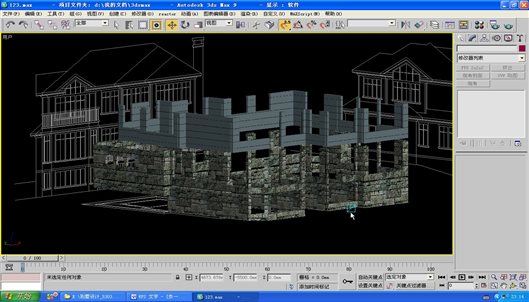

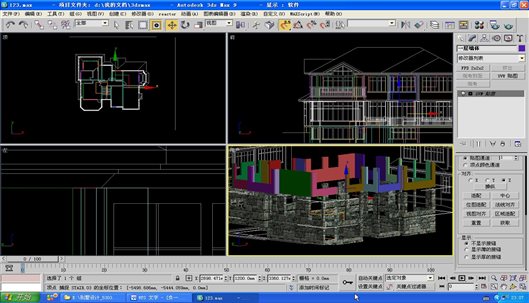

23、同负一层墙体建模方法类似，用绘二维线框、挤出、移动等命令绘制一层和二层墙体模型如图所示。

24、按M键，打开材质编辑器，选择大理石材质球，将该材质球发送给所建的一层墙体部分。并执行一个【UVW贴图】命令，参数设置为“长方体贴图”，长度3000mm，宽度3000mm，高度3000mm，形成图所示图形。

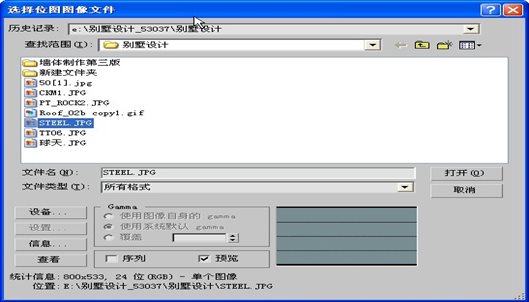

25、打开材质编辑器，选择一个材质球，命名为乳胶漆，点击漫反射后面的方块选择位图，在我们的电脑中找到相应的素材STEEL.JPG作为贴图如图所示，将该材质球发送给所建的二层墙体。

26、执行一个【UVW贴图】命令，参数设置为“长方体贴图”，长度2000mm，宽度2000mm，高度2000mm，如图 所示。

• 任务四?? 创建阳台与楼板

1、将前立面、右立面和一层平面显示并冻解，隐藏立面和墙体，如图所示

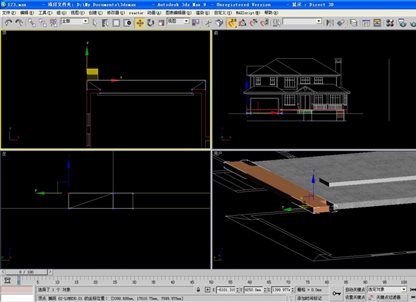

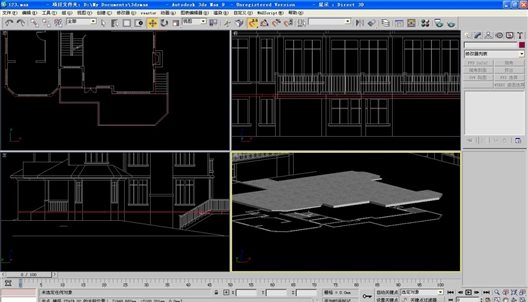

2、在顶视图中， 用创建命令面板下的线工具， 沿一层面墙体部分的外围描线，如左图所示，挤出100mm，在前视图中将其移动到一层楼板的位置，并命名为一层楼板，如右图所示

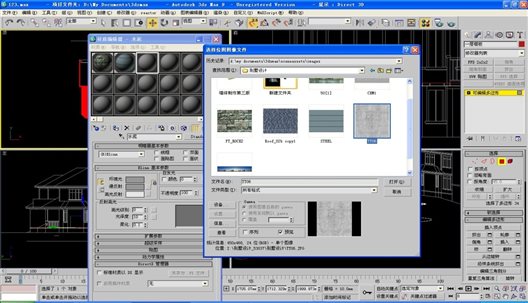

3、选择一层楼板，将它转化为可编辑多边形，进入面模式，选择多边形上面的那个平面，打开材质编辑器，选择第三个材质球，命名为水泥；点击漫反射后面的方块选择位图，在我们的电脑中找到相应的素材TT06.gpj作为贴图，如图所示，将该材质球发送给所选的面；选择编辑/反选命令，再次找开材质编辑器，选择第四个材质球，命名为白乳胶漆，将漫反射颜色设为乳白色；将该材质球发送给所选的面。

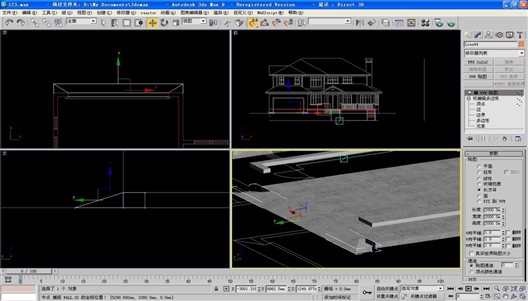

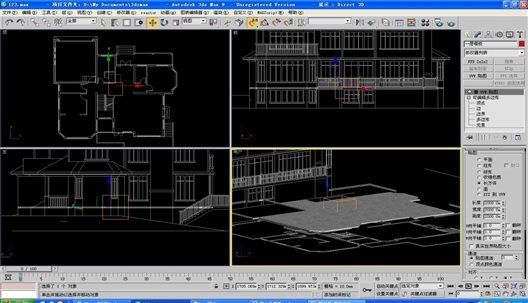

4、选择可编辑多边形执行【UVW贴图】命令，参数设置为“长方体贴图”，长度2000mm，宽度2000mm，高度2000mm，如图所示。

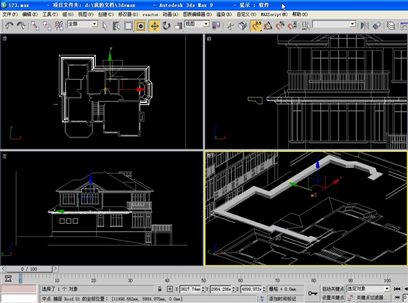

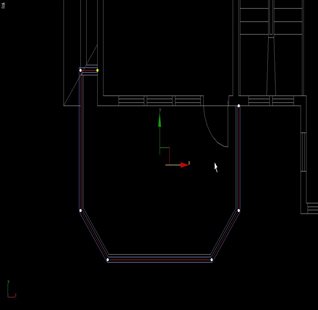

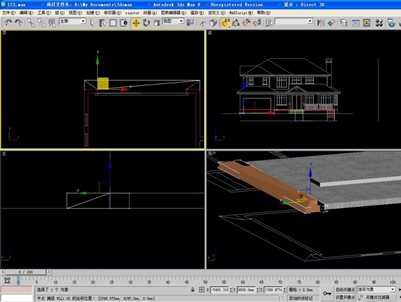

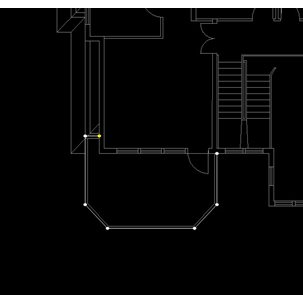

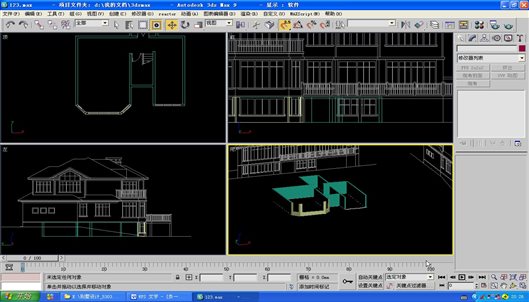

5、在顶视图中， 用创建命令面板下的线工具， 沿一层平面前阳台部分的外围描线，挤出200mm，在前视图中将其移动到合适的位置，如图所示；

6、将它转化为可编辑多边形，进入面模式，选择多边形上面的那个平面，打开材质编辑器，将水泥材质球发送给所选的面；选择编辑/反选命令，将白胶漆材质球发送给所选的面。选择可编辑多边形执行【UVW贴图】命令，参数设置为“长方体贴图”，长度2000mm，宽度2000mm，高度2000mm，如图所示。

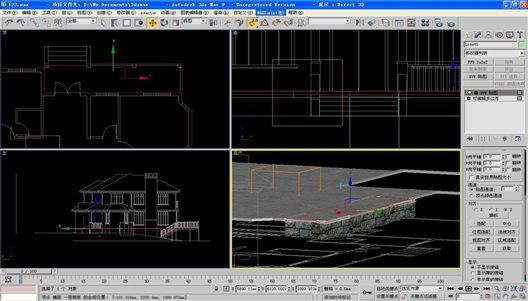

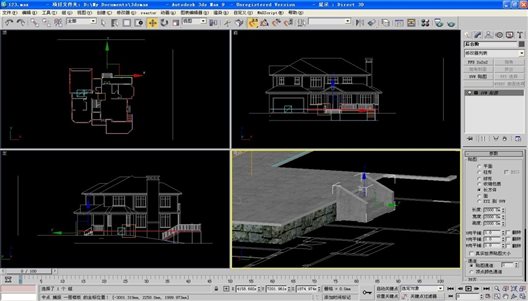

7、在顶视图中， 用创建命令面板下的线工具绘制阳台下方的墙体部分，并挤出1800mm，打开材质编辑器，将大理石材质球发送给所选的物体；执行【UVW贴图】命令，参数设置为“长方体贴图”，长度3000mm，宽度3000mm，高度3000mm，如图 所示。

8、在前视图中，用矩形工具，绘制柱子形状，挤出200mm，在顶视图中，移到到合适的位置，如左图所示；将该物体转化为可编辑多边形，在元素模式下，选择整个柱子，复制另外个柱子，移到到合适的位置，将白乳胶漆材质发送该物体，如右图所示，选择阳台部分的三个物体，执行组/成组命令，命名为一层阳台。

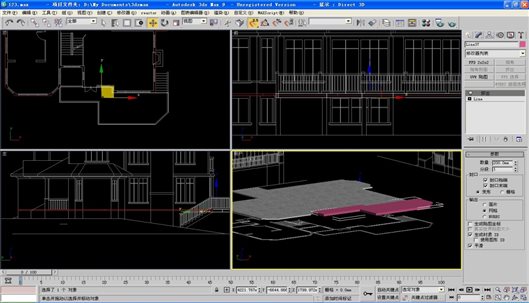

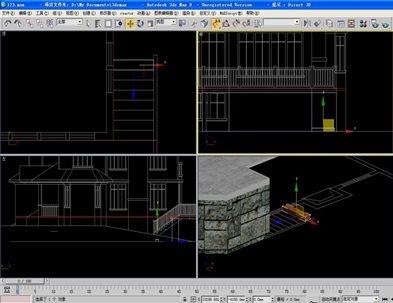

9、现在制作右侧台阶部分，在顶视图中， 用捕捉和矩形工具绘制一个台阶平面大小的矩形，并挤出150mm，如左图所示；在左视图中，移动到合适的位置，并复制7个，如右图所示

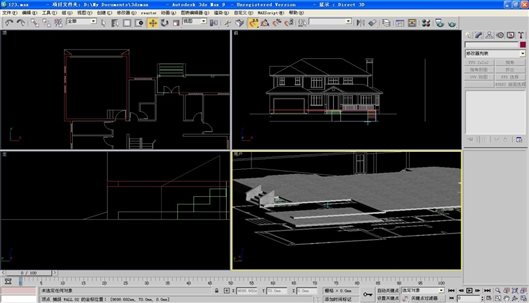

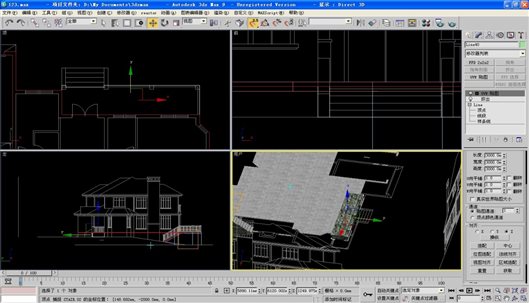

10、框选8个物体，执行FFD2×2×2命令，在修改器堆栈中选择控制点 ,将物体调整到适当的位置。打开材质编辑器，将水泥材质球发送给所选的物体；执行【UVW贴图】命令，参数设置为“长方体贴图”，长度2000mm，宽度2000mm，高度2000mm，如图所示。

11、在左视图中，用线工具，绘制如左图所示图形，挤出100mm，在顶视图中移动到适当位置，打开材质编辑器，将大理石材质球发送给所选的物体；执行【UVW贴图】命令，参数设置为“长方体贴图”，长度3000mm，宽度3000mm，高度3000mm，如右图所示。选择所有台阶物体，执行组/成组命令，命名为前台阶

12、解冻并隐藏前立面，将背立面取消隐藏并冻结，制作背立面的走廊、台阶和车库地面。在顶视图是，用线工具，绘制出走廊的轮廓，并挤出650mm，打开材质编辑器，将大理石材质球发送给所选的物体，执行【UVW贴图】命令，参数设置为“长方体贴图”，长度3000mm，宽度3000mm，高度3000mm，如图所示。

13、将物体复制一份，删除【UVW贴图】命令，挤出改为100mm，转化为可编辑多边形，在面模式，选择多边形上面的那个平面，打开材质编辑器，将水泥材质球发送给所选的面；选择编辑/反选命令，将白胶漆材质球发送给所选的面。选择可编辑多边形执行【UVW贴图】命令，参数设置为“长方体贴图”，长度2000mm，宽度2000mm，高度2000mm，如图所示。选中两个物体执行组/成组命令，命名为后走廊.

14、用制作右侧台阶同样的方法，完成后方的台阶的制作，成组并命名为后台阶，将水泥材质发送给后台阶，执行【UVW贴图】命令，参数设置为“长方体贴图”，长度2000mm，宽度2000mm，高度2000mm，如图所示

15、下面制作车库地面，解冻和隐藏右立面，显示和冻结左立面，在顶视图中，用线工具沿车库内侧绘制地面，挤出150mm，移动到合适位置。将水泥材质发送给后台阶，执行【UVW贴图】命令，参数设置为“长方体贴图”，长度2000mm，宽度2000mm，高度2000mm，如图所示

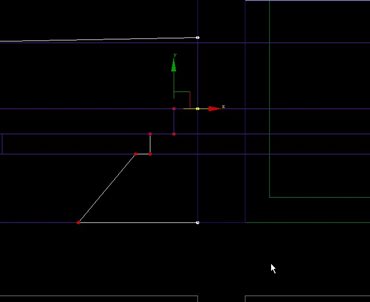

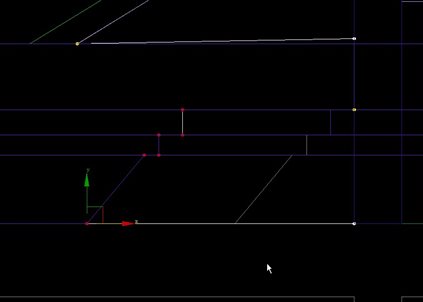

16、在顶视图中，用线工具绘制出车库路牙形状,挤150mm，移动到合适位置，转化为可编辑多边形，进入点模式，选择如左图所示位置的顶点，移动到如右图所示的位置。

17、同样的操作完成另一位置顶点的移动，退出点模式，选择可编辑多边形，将水泥材质发送给后台阶，执行【UVW贴图】命令，参数设置为“长方体贴图”，长度2000mm，宽度2000mm，高度2000mm，如图 5所示 。选中两个物体执行组/成组命令，命名为车库地基。

18、选择当前所有物体，单击右键，执行隐藏当前选择命令；解冻背立面和一层平面，选中背立面和一层平面，单击右键，执行隐藏当前选择命令；取消隐藏前立面和二层平面，并执行冻结当前选择命令。如图所示

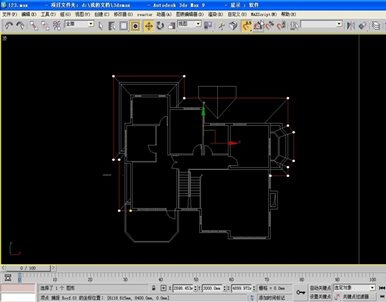

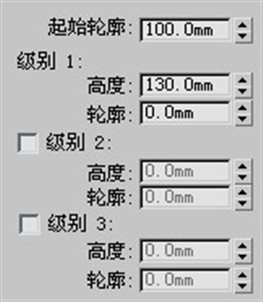

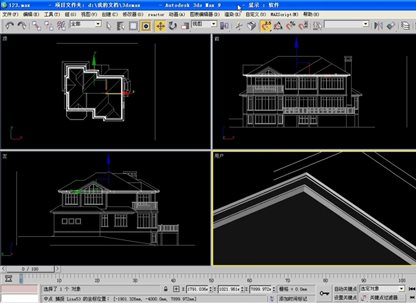

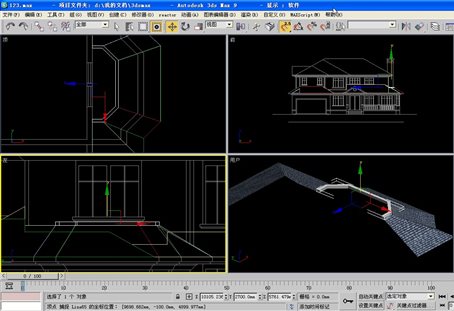

19、在顶视图中， 用线工具，沿二层平面墙体外侧绘制，如左图所示。移动到二层板位置，执行倒角命令，参数如右图所示 ，将白乳胶漆材质发送给该物体

20、将该物体向上复制一份，倒角命令参数设置如左图所示。

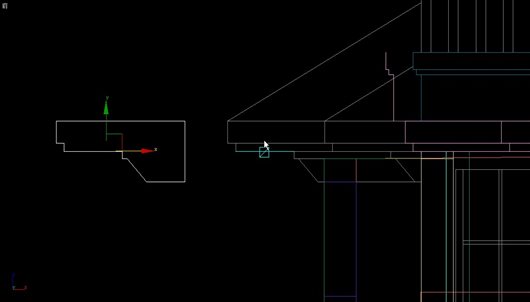

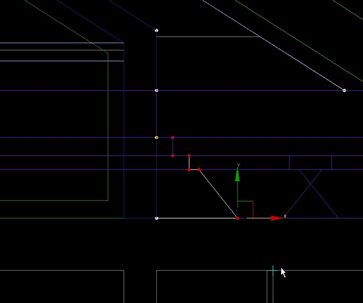

21、在前视图中，用线工具绘制出阳台的侧边形状，如右图所示

22、在顶视图中，用线工具绘制出阳台的形状，如左图所示，添加倒角剖面命令，单击拾取剖面命令，拾取上右图的形状，得到右图所示图形 调整物体的大小，并移动到合适的位置，将白乳胶漆材质发送给该物体。选择所有物体， 执行组/成组命令，命名为二层楼板，隐藏二层楼板。

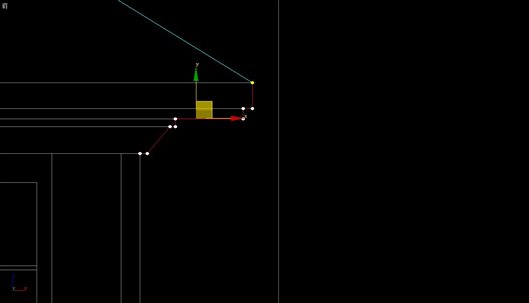

23、将二层平面解冻并隐藏，顶平面取消隐藏并冻结，在前视图中，用线工具绘制出顶层边角线的形状，如图所示

24、在顶视图中，用线工具绘制出屋顶的形状，如左图所示，添加倒角剖面命令，单击拾取剖面命令，拾取顶层边角线的形状, 移动到合适的位置，将白乳胶漆材质发送给该物体。命名为三层楼板,，如右图所示

• 任务五??? 创建瓦面

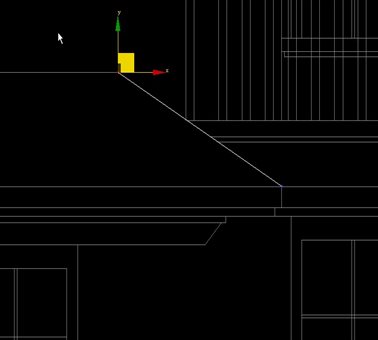

1、将顶层平面解冻并隐藏，二层平面取消隐藏并冻结，将一层墙体取消隐藏，显示出来，在前视图中，用线工具绘制出边角线形状如图 所示，隐藏一层墙体

2、在顶视图中，用线工具绘制出边角线的长度，如左图所示，添加倒角剖面命令，单击拾取剖面命令，调整物体的大小，并移动到合适的位置，将白乳胶漆材质发送给该物体。得到如右图所示图形

3、在顶视图中，用线工具，绘制如图所示形状，挤出350mm,移动到合适的位置，将白乳胶漆材质发送给该物体。将两具物体选中， 执行组/成组命令，命名为边角线和走廊。

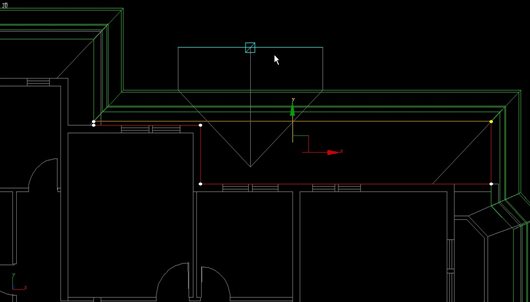

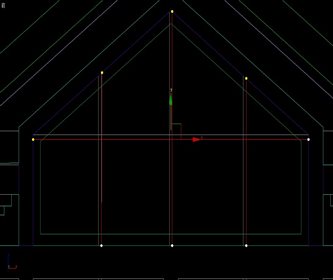

4、制作瓦面部分，将前立面解冻并隐藏，将背立面取消隐藏并冻结。在顶视图中，用线工具绘制出如左图所示形状，在左视图中，移动到瓦面位置，如右图所示。

5、单击右键转化为可编辑多边形，在顶视图中，选中如左图所示的面点，在左视图中，移动到合适的位置，如右图所示

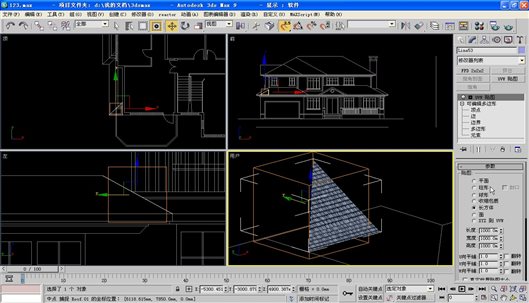

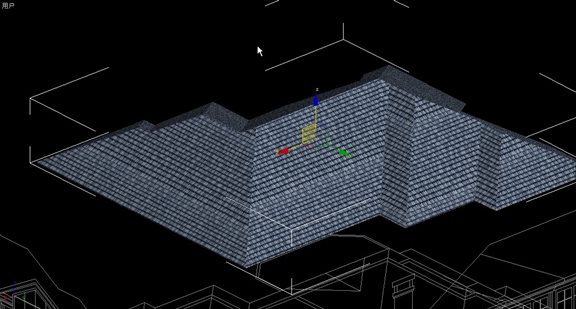

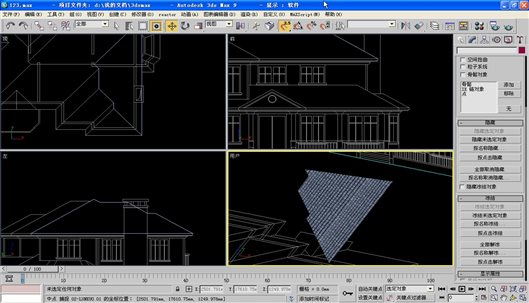

6、打开材质编辑器，选择一个材质球，命名为瓦面，点击漫反射后面的方块选择位图，找到相应的素材Roof_02b copy1.gif作为贴图，将该材质球发送给所建的瓦面。执行UVW贴图命令，参数设置为“长方体贴图”，长度3000mm，宽度3000mm，高度3000mm，形成如图所示图形。

7、重复4、5的操作，完成一层瓦面的制作，如图所示

8、 在顶视图中，用线工具绘制出如左图所示形状，挤出100mm，发送白乳胶漆材质，移动到如右图所示位置；

9、在顶视图中，用线工具绘制出如左图所示形状，挤出50mm，发送白乳胶漆材质，移动到如右图所示位置；

10、将两个物体选中，执行组/成组命令，命名为飘窗顶，将一层瓦面和飘窗顶隐藏，二屋平面解冻并隐藏，顶平面取消隐藏并冻结。

11、在顶视图中，用线工具绘制出如左图所示形状，在左视图中，移动到瓦面位置，如右图所示。

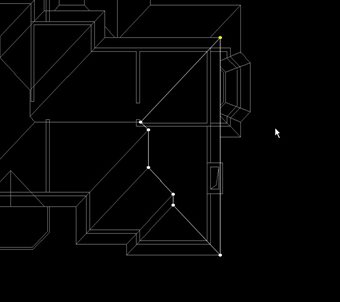

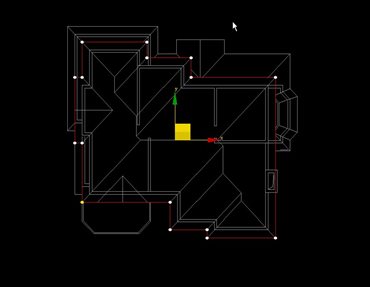

12、单击右键转化为可编辑多边形，在顶视图中，选中如左图所示的顶点，在左视图中，移动到合适的位置，如右图所示

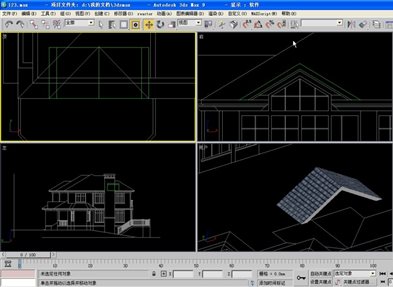

13、打开材质编辑器，将瓦面材质球发送给所建的瓦面。执行UVW贴图命令，参数设置为“长方体贴图”，长度3000mm，宽度3000mm，高度3000mm，形成如图所示图形

14、用同样的方法可以创建顶层瓦面的其它效果，如图所示，执行组/成组命令，命名为顶层瓦面

• 任务六?? 创建门窗

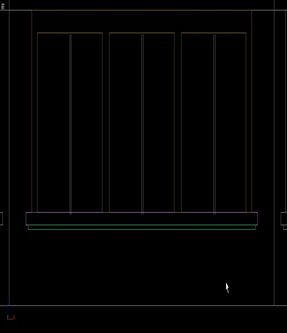

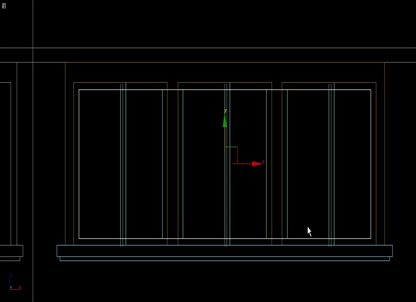

1、隐藏顶层瓦面，解冻并隐藏顶平面， 取消隐藏负一层平面产冻结。下面开始制作门窗部分。在前视图中，用线工具绘制出正面窗框的形状，挤出80mm，赋白色材质；如图所示

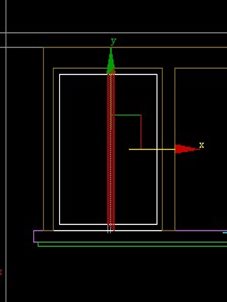

2、用矩形工具绘制如左图所示的两个长矩形；大矩形挤出260mm，小矩形挤出230mm；选择其中一个矩形转化为可编辑多边形，单击附加命令，附加另外一个矩形。赋白色材质。如右图所示

3、绘制一个窗框大小的矩形，转化为可编辑多边形，在样条线模式下，添加轮廓50，挤出50mm，转化为可编辑网格，在面模式下，选择如左图所示的面， 复制到中间位置，如右图所示，选择可编辑网格，赋白色材质；将窗框复制两个,分别移动到对应的窗框位置。

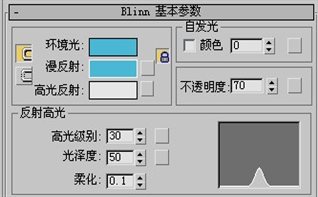

4、再绘制一个如左图所示的矩形作为窗户的玻璃，挤出10mm，找开材质编辑器，选择一个材质球,命名为玻璃,材质编辑器设置如右图所示，将所制质发给所建玻璃

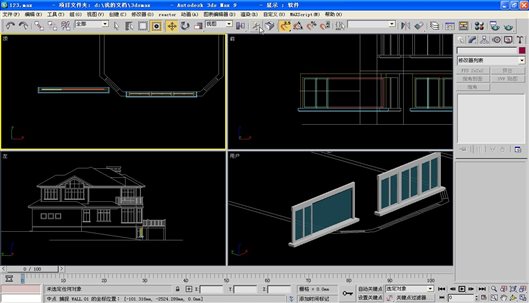

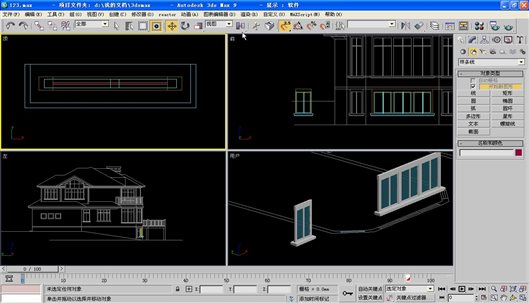

5、在顶视图中， 调整窗框和玻璃的位置 ，并移动到窗户的位置，如图所示

6、将创建好的窗户复制一份，删除多余的窗框，如图所示

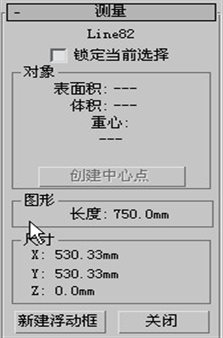

7、在顶视图中，绘制一段和侧面窗户一样长的线段，用测量工具，测量其长度，为750mm。如图所示。绘制一段和正面窗户一样长的线段，用测量工具，测量其长度，为900mm。

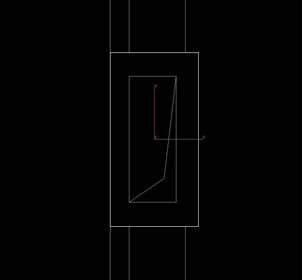

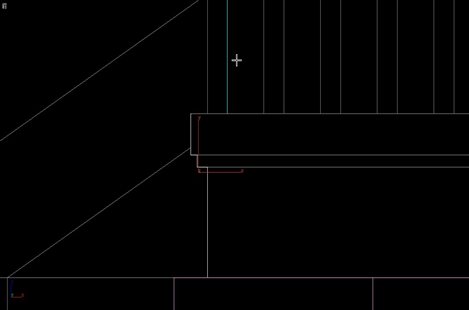

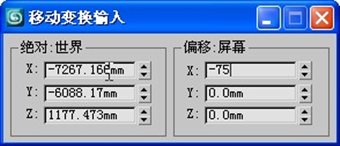

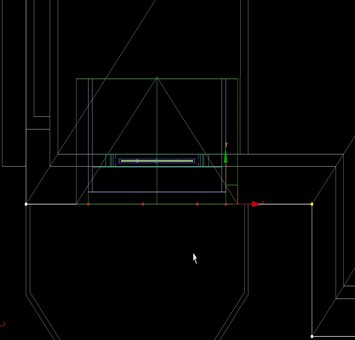

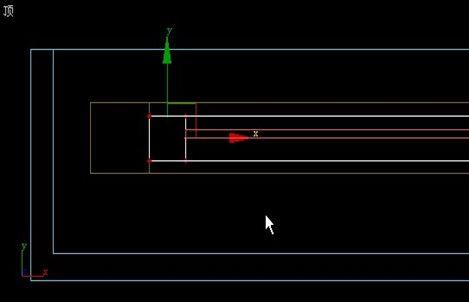

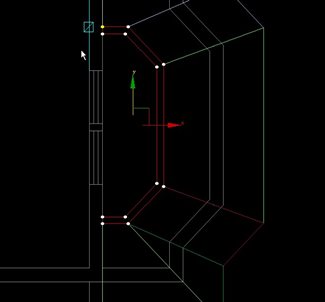

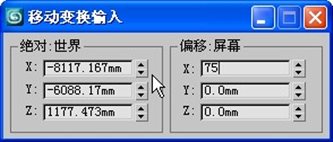

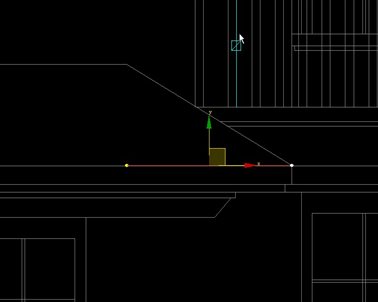

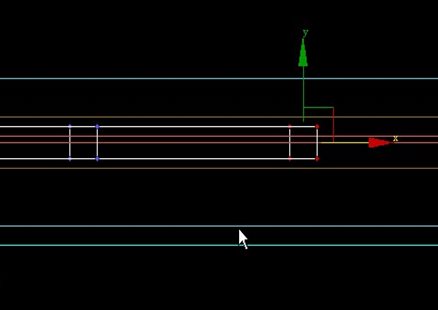

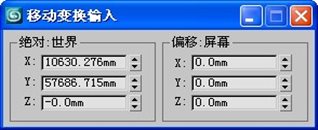

8、选中复制得到的窗户内框，进入顶点模式，选择如左图所示的顶点，在移动工具上单击右键，输入参数如右图所示；

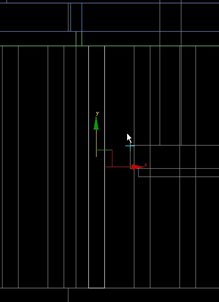

9、选择右侧的顶点，如左图所示在移动工具上单击右键，输入参数如右图所示

10、用调整窗框的方法将窗户边框和玻璃调整到适当的大小如图所示

11、选择整个窗户，在旋转工具上单击右键，在Z轴上按顺时针方向旋转45度。移动到合适的位置，如图所示

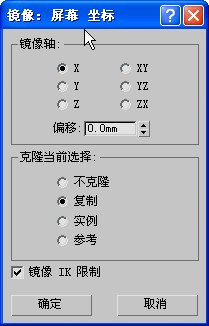

12、选择整个窗户，单击镜像工具，参数设置如图所示；移动到合适的位置，右侧的窗户制作完成。

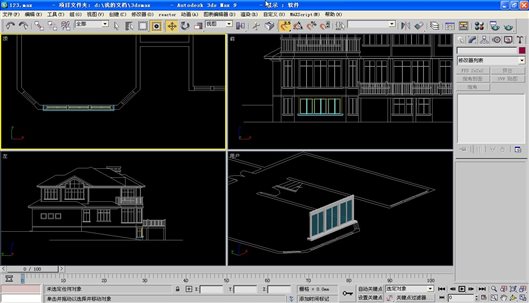

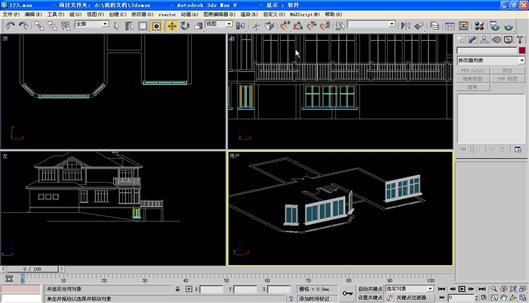

13、用同样的方法，完成，另外一个窗户的制作。如图所示，选择所有窗户，执行组/成组命令，命名为负一层窗户

14、同样的方法完成，其它门窗的制作，如图所示

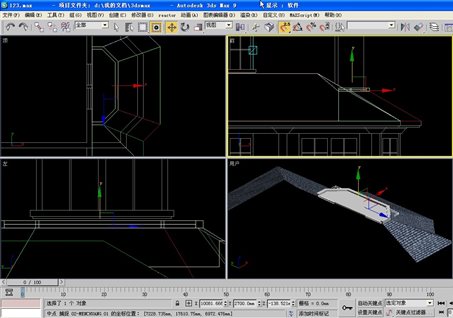

15、隐藏所有物体，下面制作虎头窗部分，在前视图中， 绘制如左图所示形状，挤出2000mm，移动到行当的位置；转化为可编辑多边形，进入面模式，选择上面两个面，赋瓦面材质，执行执行UVW贴图命令，参数设置为“长方体贴图”，长度3000mm，宽度3000mm，高度3000mm，形成如右图所示图形

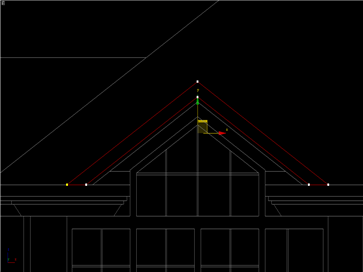

16、在前视图中， 绘制如左图所示形状，挤出1800mm移动到行当的位置。如右图所示

17、在前视图中， 绘制如左图所示形状，挤出200mm，赋乳胶漆材质，执行执行UVW贴图命令，参数设置为“长方体贴图”，长度1000mm，宽度1000mm，高度1000mm，移动到行当的位置。如右图所示

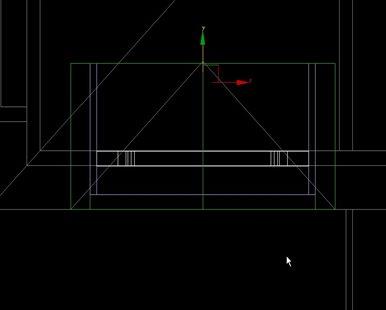

18、在前视图中， 绘制如图所示形状，挤出80mm，赋白色材质，移动到行当的位置。

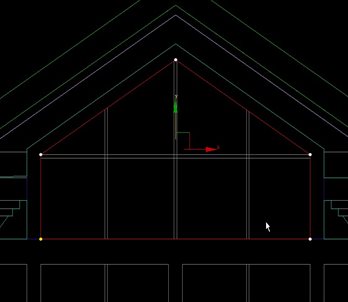

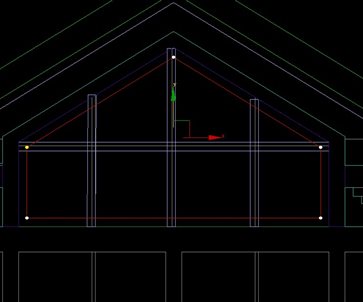

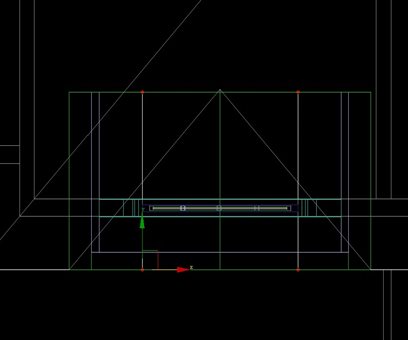

19、在前视图中， 绘制如左图所示形状，进入样条线模式，执行轮廓 -50 ，挤出50mm；移动到行当的位置。如右图所示

20、在前视图中， 绘制如左图所示形状，进入样条线模式，勾选中心复选框，执行轮廓50 ，挤出50mm；移动到行当的位置。如右图所示

21、在前视图中， 绘制如左图所示形状，挤出10mm；移动到行当的位置。如右图所示

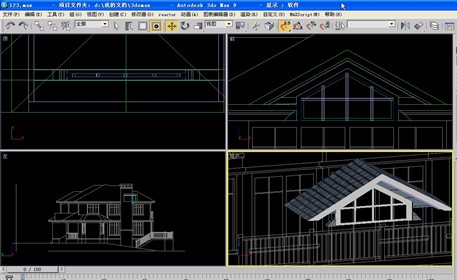

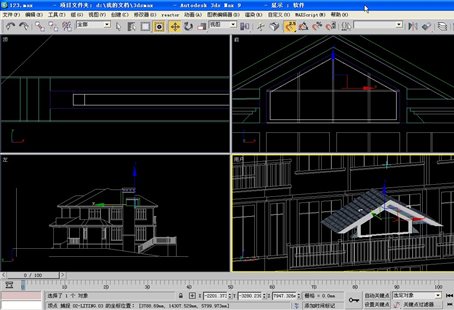

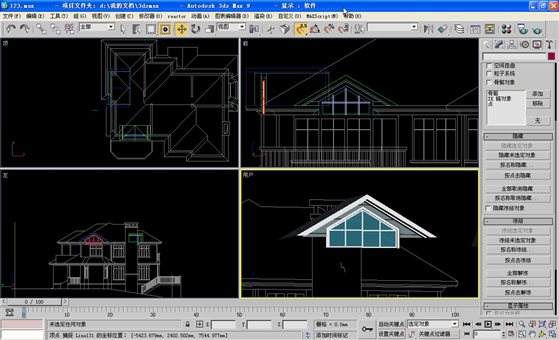

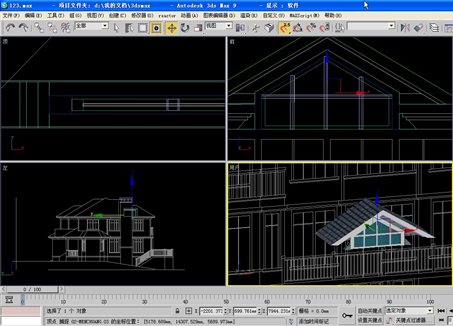

22、选择所有物体，执行组/成组命令，命令名为前虎头窗。用同样的方法，完成侧面虎头窗的制作 如图所示

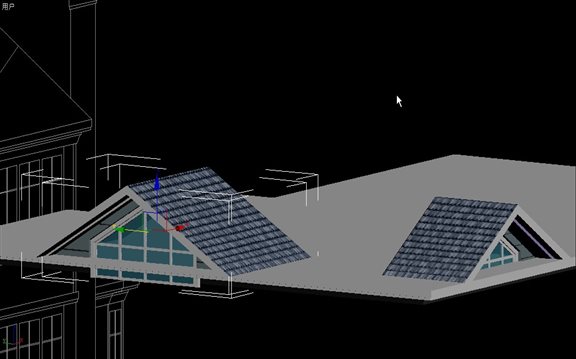

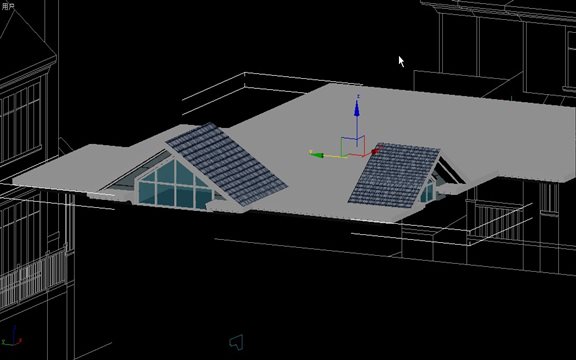

23、把三层楼板取消隐藏，观察发现，楼板和虎头窗有部分重合如图所示；

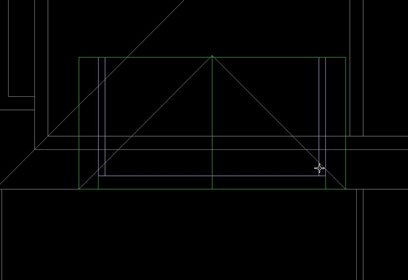

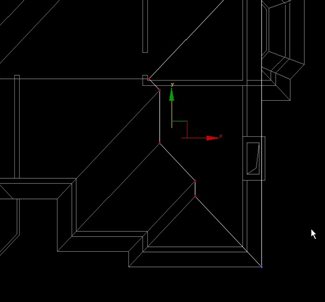

24、选择三层楼板，进入顶点模式，单击优化命令，在如左图所示位置添加4个顶点，调整顶点的位置，如右图所示

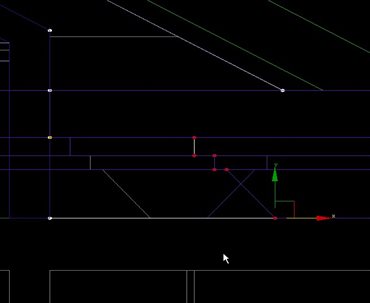

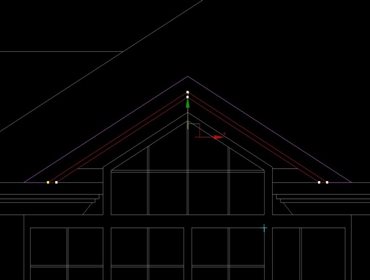

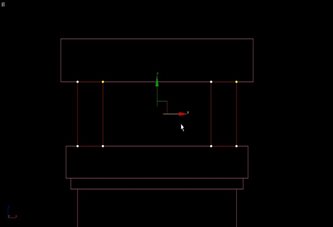

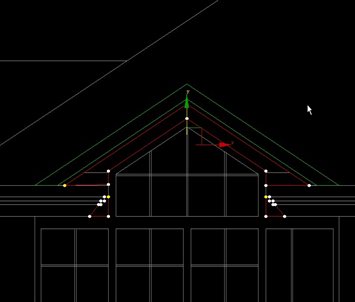

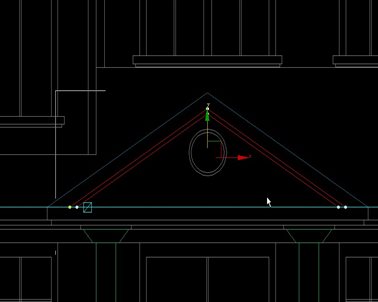

25、在前视图中， 选择如左图所示顶点，移动到如右图所示位置

26、在前视图中， 选择如左图所示顶点，移动到如右图所示位置

27、同样的方法，对左侧虎头窗位置的楼板进行处理，所得结果如图所示

• 任务七????? 创建柱子和烟囱

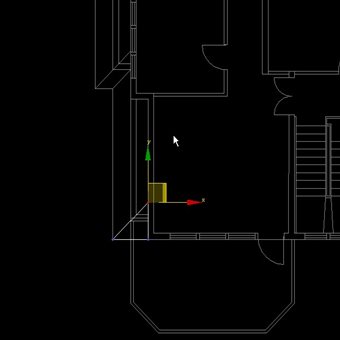

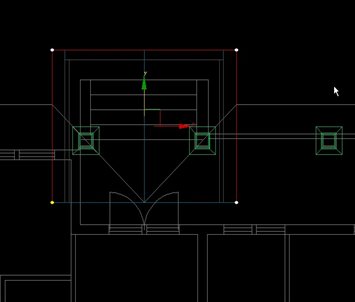

1、隐藏所有物体，解冻并隐藏前立面、左立面和顶层平面，取消北立面、右立面、一层平面和二层平面的隐藏并冻结。在顶视图中， 创建一个280mm×280mm的矩形，挤出850mm；移动到柱子的位置，转化为可编辑多边形，进入面模式，选择最上面的面，单击编辑多边形面板上的倒角命令后面的方块，参数如左图所示；再次单击编辑多边形面板上的倒角命令后面的方块，参数如右图所示；

2、多次使用倒角命令，可完成柱子的制作，命名为柱子；参数依次如图所示

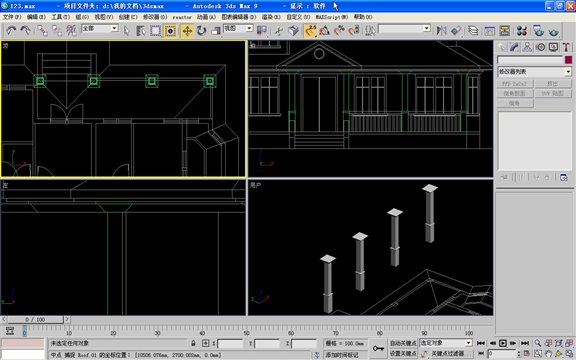

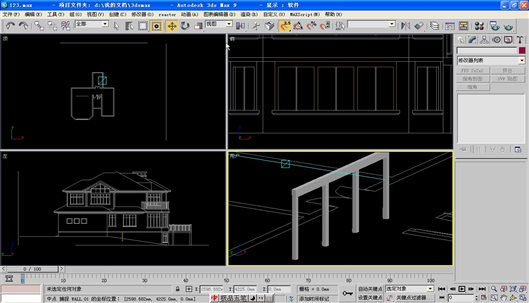

3、柱子赋白色材质。进入元素模式，框选全部按shift+移动，进行复制，移动到各个柱子位置 ，如图所示。

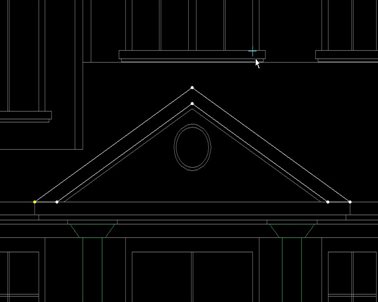

4、在前视图中，创建如左图所示的形状，挤出2000mm，转化可编辑多边形，进入顶点模式，调整位置，如右图所示

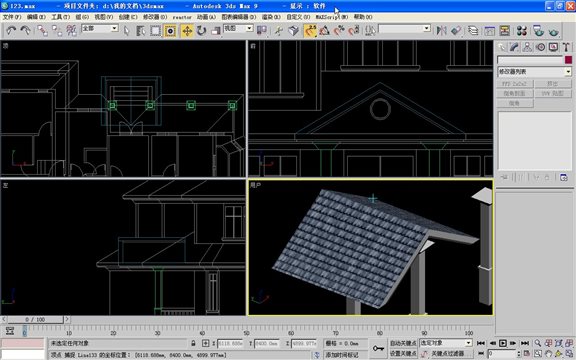

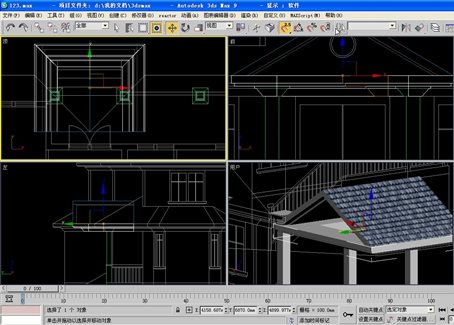

5、进入面模式，选择上面的两个面，赋瓦面材质，反选（ctrl+I）,赋白色材质。退出面模式，执行UVW贴图命令，参数设置为“长方体贴图”，长度3000mm，宽度3000mm，高度3000mm，形成如图 所示图形。

6、在前视图中，创建如左图所示的形状，挤出2000mm，转化可编辑多边形，进入顶点模式，调整位置，如右图所示，赋白色材质

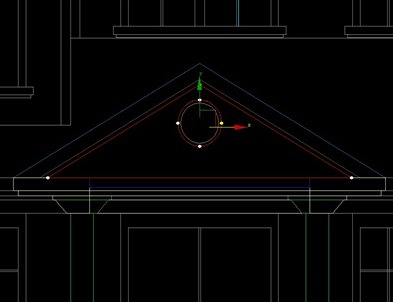

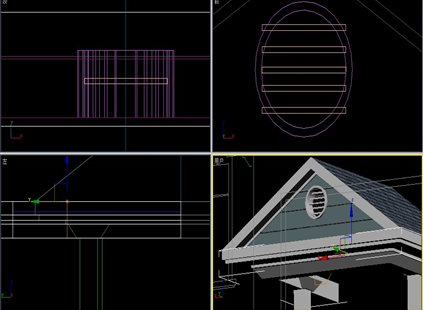

7、在顶视图中，绘制如左图所示形状，执行倒角剖面命令，单击拾取剖面命令，拾取剖面，移动到合适的位置。如右图所示

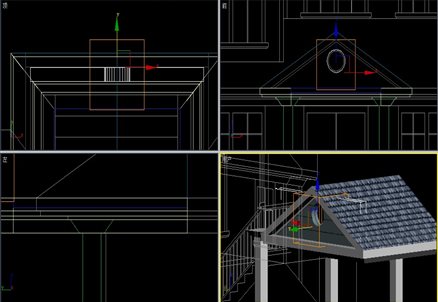

8、在顶视图中，绘制如左图所示矩形，挤出100mm；移动到合适的位置。如右图所示

9、在前视图中，绘制出如左图所示形状，挤出200mm；赋乳胶漆材质，执行UVW贴图命令，参数设置为“长方体贴图”，长度1000mm，宽度1000mm，高度1000mm，移动到合适的位置。如右图所示

10、在前视图中，绘制出如左图所示形状，挤出230mm；赋白色材质，移动到合适的位置。如右图所示

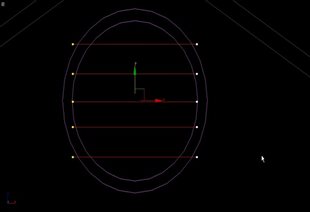

11、在前视图中，绘制出如左图所示形状，进入样条线模式，选择所有样条线，钩选中心复选择框，执行轮廓20。挤出20mm，赋白色材质，移动到合适的位置。如右图所示

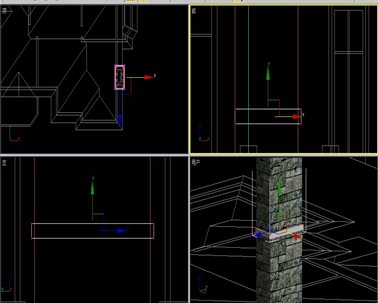

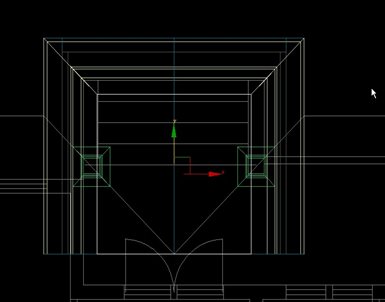

12、选择除柱子外的所有物体，执行组/成组命令，命名为门头。选择柱子和门头，执行隐藏命令，解冻并隐藏一层平面、二屋平面和背立面，取消隐藏前立面和顶层平面并冻结。在顶视图中， 绘制如左图所示矩形，挤出10650mm转化可编辑多边形，进入顶点模式调整部分顶点的位置如右图所示。退出顶点模式，赋大理石材质，执行UVW贴图命令，参数设置为“长方体贴图”，长度2000mm，宽度2000mm，高度2000mm。

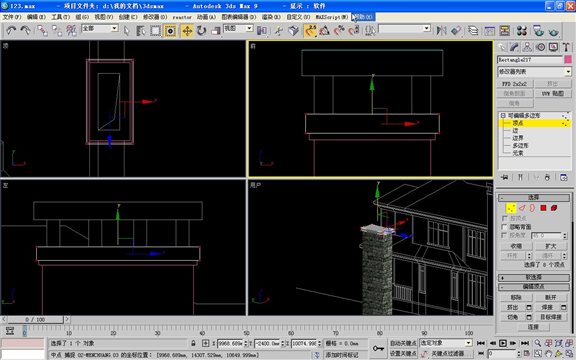

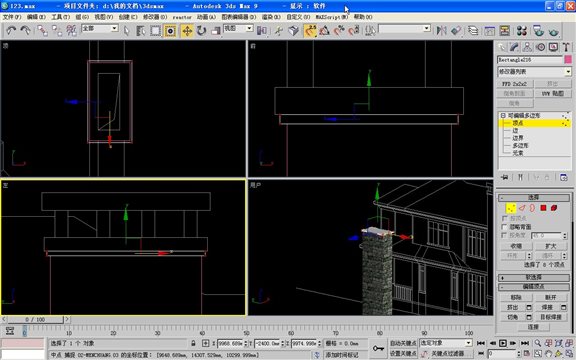

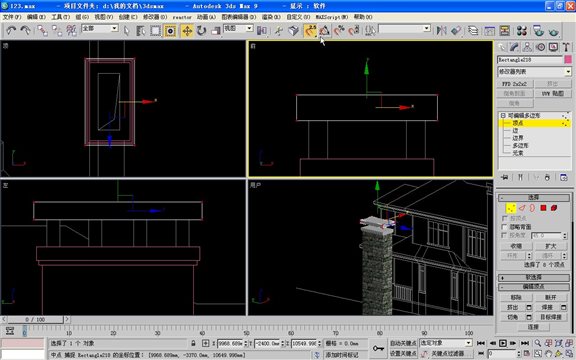

13、选中物体，按shift+移动复制份，删除UVW贴图命令，给物体赋白色材质。进入顶点模式，调整顶点位置，结果如图所示，

14、选中物体，按shift+移动复制份，进入顶点模式，调整顶点位置，结果如图所示

15、选中物体，按shift+移动复制一份，进入顶点模式，调整顶点位置，结果如图所示

16、在前视图中，绘制出如左图所示形状，挤出150mm赋白色材质, 移动到合适位置。进入元素模式，选中物体按shift+移动复制，如右图所示

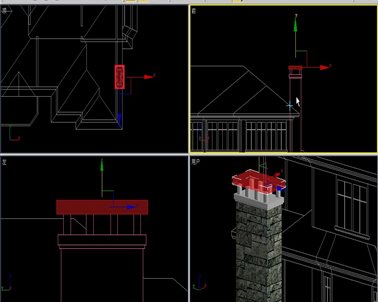

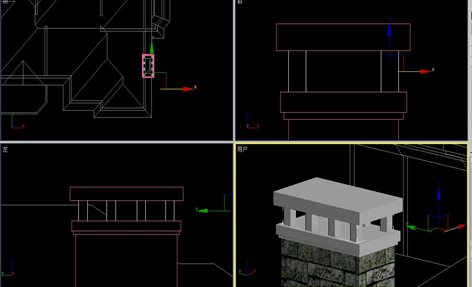

17、在前视图中，选中最上方的物体如左图所示，进入元素模式按shift+移动复制一份，移动到合适的位置，进入顶点模式，调整顶点的位置 结果如右图所示；选择所有物体，执行组/成组命令，命名为烟囱。

• 任务八?? 创建栏杆

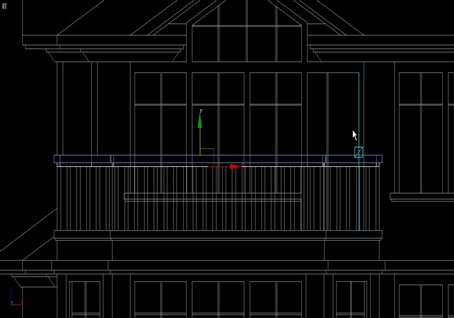

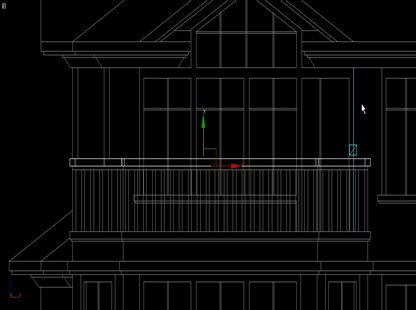

1、选择物体，执行隐藏当前选择命令，隐藏物体。解冻顶层平面和右立面并隐藏，取消隐藏二层平面和左立面并冻结。下面制作二层阳台上的栏杆部分。在顶视图中，绘制如左图所示形状，进入样条线模式，勾选中心复选框，执行轮廓100，挤出100mm ，赋白色材质，移动到舒适位置。如右图所示

2、绘制如左图所示形状，进入样条线模式，勾选中心复选框，执行轮廓50，挤出50mm ，赋白色材质，移动到舒适位置。如右图所示

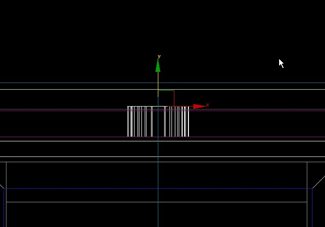

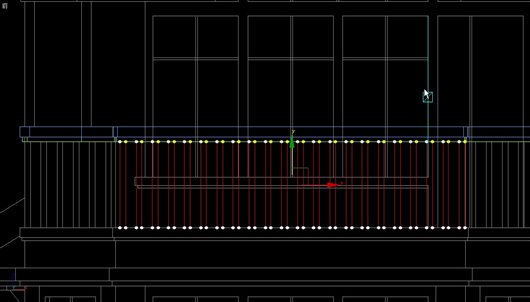

3、在前视图中， 绘制如左图所示矩形，转化可编辑样条线，进入样条线模式，按shift+移动复制，如右图所示；挤出50mm，赋白色材质。移动到合适的位置。

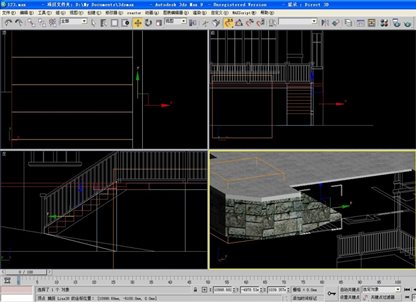

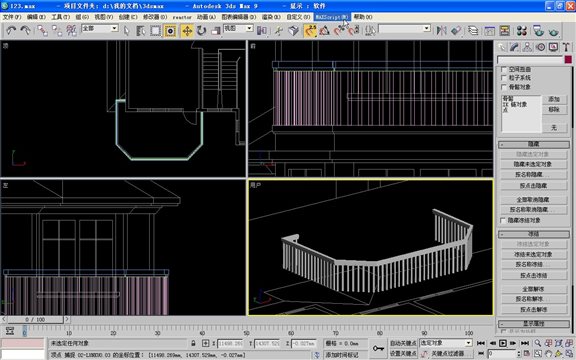

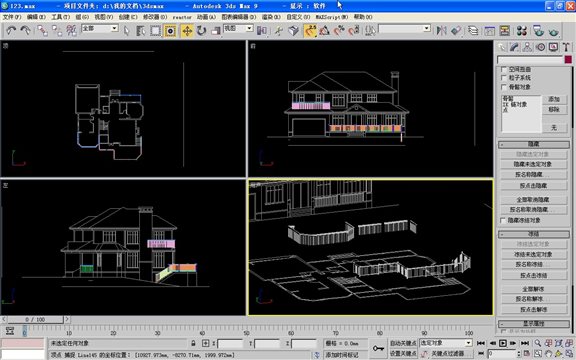

4、通过复制、移动和旋转可完成二层平面上的栏杆制作，如图所示，选择所有物体，执行组/成组命令，命名为二层栏杆

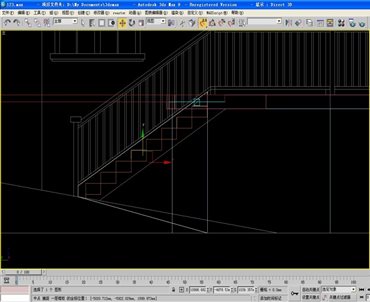

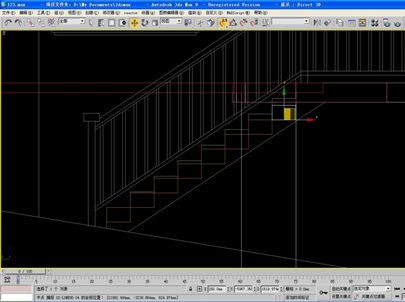

5、用样的方法完成其它栏杆的制作，结果如图所示。

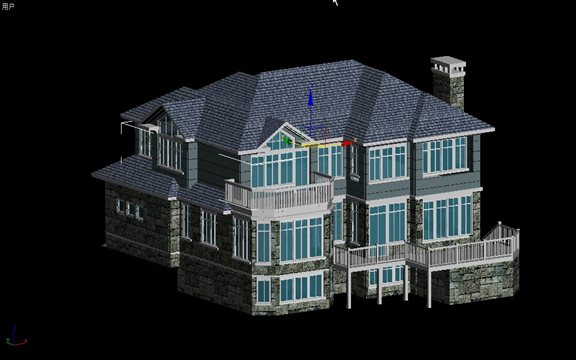

???????????? 到这里，我们已经把这个别墅的模型全部制作完成了，全部取消隐藏，按shift+S隐藏二维图形，看一下效果，如图所示

• 本章小结

 ?????

?????????? 本章较为详细地介绍了一个比较复杂的室外模型的制作过程，在制作过程中陆续使用了可编辑多边形、可编样条线、可编辑网格、挤出、倒角、剖面倒角等命令，通过本章的学习能够熟练的完成一张室外效果图模型的制作。
