课题

三、创建六层住宅楼模型

4课时

教学

目的

要求

掌握创建模型的正确步骤与制作流程，熟悉图纸，做到心中有数。

教学

重点

Autocad住宅楼识图、导入DWG文件、使用挤出、可编辑网格命令构建墙体、门窗、平面；

掌握乳胶漆、玻璃、木头、金属、瓷砖、屋顶等常用材质的制作；

掌握室外灯光的制作和摄像机的调节。

教学

难点

DWG文件图块的生成和导入、挤出、可编辑网格命令在具体案例中的操作

教? 学? 内? 容? 与? 教? 学? 过? 程

提示与补充

任务六 屋顶的绘制

1. 将所建实体隐藏，保留六层平面图，形成如图所示图形。

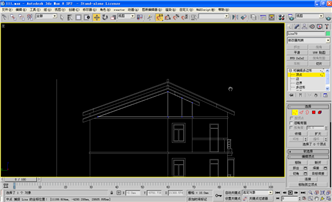

2.用直线命令描绘如图所示图形。

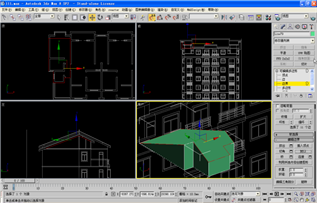

3.将所绘制图形挤出5000mm，在左视图中移动到合适位置，形成如图所示图形。

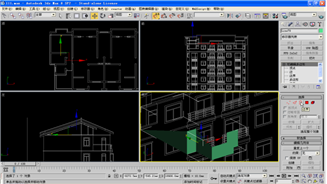

4.将该物体转换为可编辑多边形，点击【快速切片】命令，分别捕捉两点切出两条直线，形成如图所示图形。

5.在可编辑多边形中选择点模式，将多余的点删除，形成如图所示图形。

6.在透视图中观察如图所示图形。

7.在可编辑多边形中选择边界模式，在透视图中右击选择边面或按F4键如图所示。

8.按CTRL+A选择所有边界，点击【封口】，形成如图所示图形。

9.在点模式下，选择如图所示两个点。

10.点击【连接】命令，形成如图.所示图形。

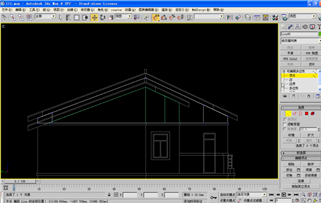

11. 用直线命令描绘如图所示图形。

12．将所绘制图形挤出5000mm，在左视图中移动到合适位置，形成如图所示图形。

13．将该物体转换为可编辑多边形，点击【快速切片】命令，分别捕捉两点切出两条直线，形成如图所示图形。

14．在可编辑多边形中选择点模式，将多余的点删除，形成如图所示图形。

15．在透视图中观察如图所示图形。

16．在可编辑多边形中选择边界模式，在透视图中右击选择边面，按CTRL+A选择所有边界，点击【封口】，形成如图所示图形。

17．在点模式下，选择如图所示两个点。

18．点击【连接】命令，形成如图所示图形。

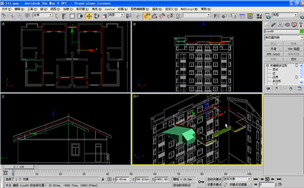

19.对左边实体进行镜像操作，并移动到合适位置，形成如图所示图形。

20..选择前面所建三个实体，打开材质编辑器，选择第三个材质球，将该材质发送给三个物体，形成如图所示图形。

21.取消隐藏，整体效果如图所示。

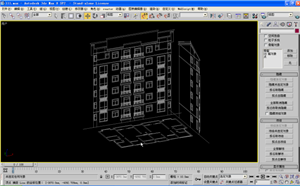

22.将第六层平面图解冻并隐藏，取消屋顶平面图隐藏，显示效果如图所示。

23.在顶视图绘制一矩形，挤出200mm，如图所示。

24.将其转换为可编辑多边形，在点模式下调节，形成图所示图形。

25.在左视图将其移动到合适位置，形成图所示图形。

26.用【快速切片】工具在中间切出一条竖线，形成图所示图形。

27.在可编辑多边形中顶点模式下，调节点位置形成图所示图形。

28.在透视图中观看，如图所示。

29．选择所建物体在修改堆栈器中选择【平滑】命令，形成如图所示图形。

30．将其塌陷后，用【快速切片】命令，切出两条直线如图所示。

31．在多边形模式下，先框选下面部分多边形，用【快速切片】命令，切出两条竖线，再框选上面部分多边形，用【快速切片】命令，切出两条竖线，形成如图所示图形。

32．在多边形模式下，将多余的多边形删除，形成如图所示图形。

33．在边界模式下，框选所有边界【封口】命令，形成如图所示图形。

34．在顶点模式下，分别选择4对上下对应的点，点击【连接】命令，形成如图所示图形。

35．旋转观察该屋顶发现部分上下连接的竖边没有顶点如图所示。

36．在边模式下，用【插入顶点】命令，将所有竖边中间没有点的插入一个顶点，并用【连接】命令依次连接相邻点，并在左视图中调节点位置，形成如图所示图形。

37．在多边形边模式下，依次选择需要覆盖瓦片部分的多边形，如图所示。

38．打开材质编辑器，选择第六个材质球，单击漫反射后面的按钮，在【材质贴图浏览器】中选择【位图】，再选择瓦片图案如图所示，将该材质球发送给选择的多边形。

39．选择【编辑】菜单下的【反选】命令，将前面所建的第三个材质球发送给其余多边形，关闭多边形模式，选择所建屋顶在修改堆栈器中执行【UVW贴图】命令，贴图参数长、宽、高分别设置为3000mm、3000mm、3000mm，形成如图所示图形。

40．依照前面类似方法，绘制出边屋顶，如图所示。

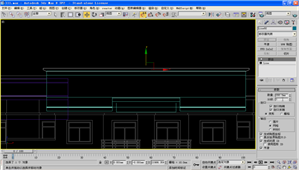

41．在前视图描绘出如图所示图形，并挤出200mm，分段值设置为1, 形成屋脊雏形。

42．在左视图将所绘屋脊移动到合适位置后，塌陷成可编辑网格，在顶点模式下调节点位置，如图所示。

43．在前视图中将中间屋脊复制一份到左边，移动到合适位置，再在顶点模式下调节点位置修改屋脊长度，如图所示。

44．打开材质编辑器，将前面所制第三个材质球发送给两个屋脊，如图所示。

45．选择本节所建左边的屋顶和屋脊部分，更改为使用选择中心作为操作中心，进行镜像操作，并移动到合适位置，形成如图所示图形。

任务七 灯光和摄像机

1．隐藏所有原始导入的CAD图纸，利用【平面】命令绘制出地面，分段值全部修改为1，形成如图所示图形。

2．打开材质编辑器，选择第七个材质球，单击漫反射后面的按钮，在【材质贴图浏览器】中选择【位图】，再选择一个广场砖图案如图所示，将该材质球发送给所建平面。

3．选择所建平面在修改堆栈器中执行【UVW贴图】命令，贴图参数长、宽分别设置为3000mm、3000mm，形成如左图所示图形，在透视图中观察如右图所示。

4．在模型中增加一部摄像机，摄像机高度一般按人眼高度计算设置为离地面1500 mm，将透视图更改为摄像机视图，移动摄像机位置形成如图所示图形，再在摄象机视图中的Camera01字样上右击，选择【纹理校正】。

5．在模型中增加一盏目标平行光，参数设置如左图所示，位置调整如右图所示。

6．渲染测试后发现背光处较暗，故在模型左侧增加一盏泛光灯，在灯光强度的【倍增】参数设置为0.5，,位置如图所示。

7．渲染测试效果如图所示。

知识链接

材质:

1、材质的作用：用于模拟生活中物体的物理属性（光滑度、透明度、自发光、反射折射）

2、材质球:共有24个、右击可以设置显示的个数，双击可以放大显示；一个材质球可以赋给多个对象。

3、明暗器基本参数中的线框：只显示物体的分段；双面：给物体的内外面赋相同的材质。面贴图：把贴图赋给最小的面。

4、Blinn基本参数中的环境光：周围场景的颜色；漫反射：物体表面的颜色，后方的按钮用于进入贴图通道，给物体加图片；当添加图片后物体本身的颜色不在起作用；高光反射：设置物体高光区域的颜色；自发光：设置物体本身的亮度，不影响场景的整体的亮度；不透明度：控制物体是否透明，后方按钮加贴图后一般用来实现艺术玻璃效果；高光级别：高光区域的亮度大小；光泽度：控制高光区域边缘的柔化程度。

知识链接

5、扩展参数：线框：用于设置明暗器基本参数中线框的粗细；高级透明：1）内：由内向外透明度降低。2）外：由外向内透明度降低。

6、贴图扩展栏中的1）、不透明度：实现镂空效果。操作：先在漫反射中加彩色贴图、然后在不透明度中加黑白的图像（黑色是不要的，白色的是要保留的，灰色的为半透明）。2）、凹凸：实现高低不平的效果。操作：先在漫反射中加彩色贴图、然后在凹凸中加黑白的图像（白色区域是凸出来的，黑色的区域是陷进去的，凹凸的大小由数量决定）。3）、反射/折射：实现地面倒影或镜面效果。

操作：方法1：先在漫反射中加彩色图像；在反射和折射中同时加“光线跟踪”、并调节数量值（值越大反光就越强，能完成镜面反射效果，值越小反光就越小，能完成地面产生倒影效果）。方法2：先在漫反射中加彩色图像；在反射和折射中同时加“平面镜”并调节数量值。

知识链接

摄象机:

 1、摄象机分为“目标”和“自由”两种，目标摄像机带有有一个准星，可以准确定位镜头，自由摄像机则机动灵活，便于动画，一般先用目标摄像机定位再修改为自由，选择“目标”；

 2、摄像机参数设置：

   1）视角范围  摄像机是用镜头拍摄的，因此有一个拍摄范围，超出部分自动被切掉，在视图中用一个锥形表示，锥形之内都是可以拍摄到的，也就是可见的；

   2)镜头的焦距  摄像机的镜头有普通镜头、长焦距、广角镜头等等，长焦距类似于望远镜，能够清楚地拍下远方的物体，但是拍摄范围（视野）太小了，广角镜头刚好相反，距离近但是视野宽，各有所长，我们使用默认的普通镜头；

知识链接

  3、移动摄像机

   1）目标摄像机跟普通物体类似，移动时注意看与粗黑线的相对位置，在顶视图放在了地平面上，再到左视图调整高度，一般人不会趴在地下看东西；

   2）在左视图中选择摄像机，向上方移动一些，选择摄像机的目标，把它移到十字交点上面一点，如果要同时移动摄像机和目标，就在中间的线上单击，再移动就可以整体移动；

知识链接

灯光:??

1.场景灯光通常分为三种类型：自然光、人工光以及二者的结合。
2.有三种基本类型的光源：关键光、补充光和背景光，它们在一起协调运作。
3.三点照明，又称为区域照明，一般用于较小范围的场景照明。如果场景很大，可以把它拆分成若干个较小的区域进行布光。一般有三盏灯即可，分别为主体光、辅助光与背景光。
4.布光的顺序是：1）先定主体光的位置与强度；2）决定辅助光的强度与角度；3）分配背景光与装饰光。这样产生的布光效果应该能达到主次分明，互相补充。

本章小结

本章较为详细地介绍了一栋室外模型的制作过程，在制作过程中陆续使用了可编辑多边形、可编辑网格等命令，另第一次接触了摄像机、灯光和材质，通过本章的学习能基本掌握一张室外效果图制作流程。
