课题

四、欧式办公楼建模制作

4课时

教学

目的

要求

1、通过练习图纸的处理与导入，掌握CAD图纸简化方法

2、掌握3DS MAX的自定义设置

3、熟练掌握根据CAD图纸进行建模

4、掌握UVW贴图方法

5、掌握快速切片方法，以及它的意义，会使用FFD命令

6、掌握剖面倒角方法的应用，理解Gizmo命令的运用。

教学

重点

CAD图纸简化方法、导入DWG文件、使用挤出、倒角剖面、可编辑网格、剖切、FFD等命令构建墙体、门窗、平面、柱；

教学

难点

UVW贴图、剖面倒角（Gizmo命令的运用）命令在具体案例中的操作

教? 学? 内? 容? 与? 教? 学? 过? 程

提示与补充

第三节 欧式办公楼二层模型的建立

1.制作左面墙体：

在左视图中，绘制如墙体一样大小的矩形，同时绘制出二楼、三楼的窗户矩形，挤出370mm，在顶视图中调整位置。

图4.3.1

2、制作正面墙体：

图4.3.2

在前视图中，绘制左部墙体的矩形与窗户矩形，挤出370mm，在顶视图中调整位置。

图4.3.3

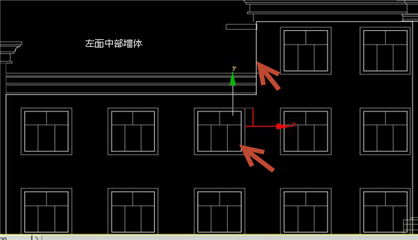

绘制正面左中部墙体，因墙体不方便用矩形绘制，用连线的方法绘制，用矩形绘制窗户，挤出370mm，在顶视图中调整位置。

在左视图中绘制两墙之间的部分墙体，挤出240mm，在顶视图中调整位置。在前视图中，对二层墙体进行X方向镜向复制，在顶视图中调整位置，为二层的墙体发送灰白色的材质。

? ?

????????????? 图4.3.4

在前视图中绘制正面中部墙体，挤出370mm，在顶视图中调整位置，发送灰白色材质

?

????????????? 图4.3.5

整个二层的墙体如图：

????????????? 图4.3.6

在前视图中用线条工具绘制一个封闭的浇铸装饰线条轮廓

????????????? 图4.3.7

在顶视图中绕外墙线绘制一矩形封闭线条，在前视图中，在修改器里选择倒角剖面—>拾取部面—>选择刚才绘制的剖面线条

? ??

????????????? 图4.3.8

发现倒角方向倒了，这时选择修改器中‘倒角剖面’->剖面GIZMO,在顶视图框选物体，按Z轴旋转180度即可，在前视图中按F6，调整位置。效果如图：

图4.3.9

因为正面门头上方没有浇铸线，所以在前视图中右键单击浇铸线，转换为‘可编辑多边形’，塌陷为‘可编辑多边形’，在顶视图中用快速切片命令，将大门上方的浇铸线切断，删除大门上方的浇铸线

????????????? 图4.3.10

按F4进入边面，

???

????????????? 图4.3.11

对断面进行封口。发送纯白色材质，按F4关闭边面。一层与二层之间的装饰浇铸线如图

????????????? 图4.3.12

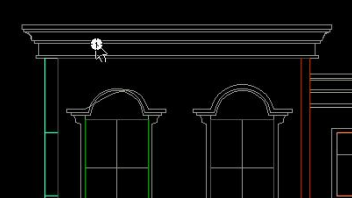

二层左上部顶线的制作

????????????? 图4.3.13

首先用线条工具绘制如下闭合线条

????????????? 图4.3.14

选中有圆弧角部分的点，右击，选Bezier角点，

????????????? 图4.3.15

关闭捕捉，调整节点的弧度。

隐藏浇铸装饰线条，在顶视图中绘制一个矩形，进行倒角剖面操作，同前，利用倒角Bizmo，更改倒角方向。如图

????????????? 图4.3.16

在前视图中移动倒角物体到相应的位置，但发现它小了点，这时要锁定它，再点修改器中倒角Bizmo，拖动顶点来改变大小即可。发送白色材质。

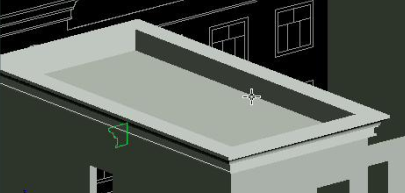

在顶视图，绘制楼板大小的矩形，挤出120mm，发送灰色材质。在前视图中移动楼板的位置，如图

????????????? 图4.3.17

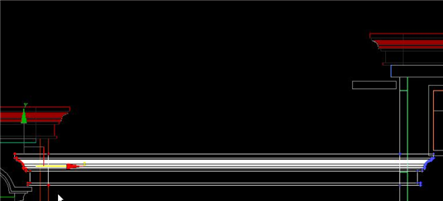

复制刚才制作的顶边倒角，在前视图中移动到楼中部顶端，将它塌陷，在点编辑状态下，移动顶点到合适的宽度。并到左视图中检视它的位置与大小，并作适当调整，制作如下效果

图4.3.18

在顶视图中绘制矩形，挤出120mm，在前视图中调整位置与大小，再到左视图中，将它塌陷，在点的状态下，调整它的大小与位置。关闭点状态，发送白色材质。效果如图

????????????? 图4.3.19

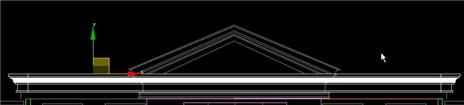

在前视图中复制左侧的顶，在前视图中移动位置，并将它转换为可编辑多边形，在点的状态下，调整它的大小与位置，如图

????????????? 图4.3.20

在左视图中再检视大小与位置，在项视图中切割前后墙中间的部分边角。

在顶视图中绘制所缺的楼板大小的矩形，挤出120mm，在前视图中调整位置，发送白色材质。同时复制楼板，将它按Y轴向下移动2400mm，在左视图中检视它的位置、大小。

取消前面隐藏的二层物体，镜向复制，在前视图中移动它的位置到右侧。

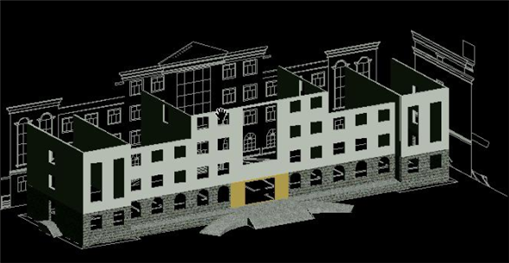

到此，二层所有墙体与楼板部分制作完成，效果如图

????????????? 图4.3.21

第四节? 门窗的制作

1、在前视图用矩形描绘窗套的外框，将它转换为可编辑样条线，设置轮廓为50，挤出为50mm，将窗框塌陷为可编辑网格，在面的模式，框选上方的面，关闭捕捉，按<shift>复制上方的面到窗户中隔位置，框选右边框，复制三个到窗户中部，在点的模式，打开捕捉按钮，选中上端的点，移动端点到中隔

????? ??

????????????? 图4.4.1

对窗框发送材质，加上高光效果。

绘制窗户内框一样大小的矩形，挤出8mm，发送玻璃材质：淡蓝色，透明度30，添加纹理效果，加上高光效果。到顶视图，将玻璃移动到墙体中间位置。在前视图中，按X方向，复制窗户，再按Y方向复制窗户，移动位置，移动到上方的窗户还要进一步调整。在面的模式删除窗户中多余的竖条（红色部分），在点的模式，移动中间的点到下沿将上面的点，移动到上端，在面的模式，复制中间的横隔条，复制玻璃到上方窗户，塌陷，调整玻璃上端的点到上方。

?????

????????????? 图4.4.2

??????????

????????????? 图4.4.3

用线条命令，描绘窗外部分的突出，挤出70mm，复制一个到右侧。

用线条命令和弧命令绘制窗户上方的帽沿，在点的模式，焊接，挤出100mm。利用同样的方法，制作上方的沿体，挤出150mm

????????????? 图4.4.4

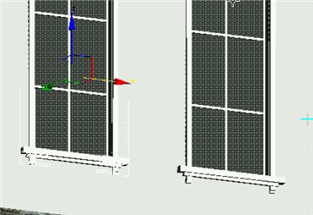

绘制窗台部分：先绘制一个矩形，挤出150mm，在下方绘制一个小点的矩形，挤出100mm，再绘制两个小矩形，挤出40mm，到顶视图，移动窗台的位置到墙体外侧，发送白色材质。在顶视图上框选窗户全部，按住<shift>复制到另外一个窗户上。效果如图：

?

????????????? 图4.4.5

弧形顶窗户的绘制：

先绘制U形线，在上方再绘制弧线，选中接点焊接，设置轮廓为-50（即向内）。挤出50mm，塌陷，在面的模式，选中下边的边，向上进行复制三个。利用直线与弧命令，绘制内部的竖框与小弧，框选中间的接点，焊接。在样条线的模式，勾选‘中心’选项，设置轮廓为50mm，挤出50mm

?? ?

????????????? 图4.4.6

中间放射状的线条，用同样的方法制作，轮廓为50mm，挤出50mm，发送材质，在顶视图中移动窗框到墙体中间位置。

绘制玻璃，挤出8mm，塌陷，在点模式下，移动上部点到窗户的上端。在前视图中，框选窗框和玻璃，水平复制其它的窗户。

????????????? 图4.4.7

绘制二楼的窗套：先绘制一个与窗套外沿一样大小的矩形，取消绘制新图形选项，再绘制内部的矩形，挤出70mm；绘制内部窗框，转换成可编辑样条线，取消勾选‘中心’，轮廓设为50mm，挤出50mm，塌陷成可编辑网格，在面模式下，关闭捕捉，将上框复制到中隔，框选右边框，复制到中间两个竖窗柱，在点模式下，调整点到横窗隔条

????????????? 图4.4.8

发送玻璃材质。再绘制玻璃部分，挤出8mm，发送玻璃材质。在顶视图，调整玻璃到墙体中间处，复制该窗户到其它窗户位置，左侧部分绘制完毕，剩下来的事就是将左边的窗户全部镜向复制，在前视图中移动到右侧，在顶视图中调整位置。

制作门头上方的大窗户：绘制一个与大窗户同样大小的矩形，转变为可编辑样条线，轮廓50mm，挤出50mm，塌陷成可编辑网格，复制横条与竖条，发送白色材质；玻璃的绘制同前，在此不再重复。

大门玻璃的制作：先绘制一个与大门一样大小的矩形，轮廓50mm，挤出50mm,塌陷成可编辑网格，

在面模式下，复制其它分隔条，再在点模式下，调整点的位置，形成大门的边框样式，发送白色材质。

????????????? 图4.4.9

大门玻璃的制作：绘制一个与大门玻璃一样大小的矩形，挤出8mm，发送玻璃材质，到顶视图，调整玻璃与门框的位置。门框用线条绘制，挤出100mm，发送金黄色材质。效果如图

??

????????????? 图4.4.10

门把手的制作：用直线工具绘制门把手的两条中线，在渲染中勾选‘在渲染中启用’和‘在视口中启用’选项，厚度50，贴白色材质，在顶视图移动位置到门前，塌陷成可编辑多边形，复制一份到玻璃里面。

? ，

????????????? 图4.4.11

侧面玻璃窗的制作：在左视图中绘制与窗套一样大小的两上矩形，挤出70mm，绘制窗框，转换成可编辑样条线，将它的轮廓设为50mm，挤出50mm，塌陷到可编辑网格，在面模式下，框选上沿，复制一份到中间的横条位置，框选右边框，复制一份到中间竖隔，关闭面模式。选中窗户全部物体，发送白色材质。

绘制玻璃大小的矩形，挤出8mm，发送玻璃材质，在顶视图中，移动窗套到窗户的位置，其中将窗套移动到外侧。在侧面复制一个窗户到上方的窗户位置。

???

图4.4.12

制作侧面的门：在左视图绘制门外框大小的矩形，转换成样条线，设轮廓为60mm，挤出50mm，塌陷，在面模式下，框选上方的边框，复制一个到摇头下沿，框选右边框，复制到中间，在点模式下，调整中线上端的点到摇头下沿。赋白色玻璃材质。绘制玻璃矩形，挤出8mm，赋琉璃材质。在顶视图中调整位置。复制左侧门、窗户到楼右边，在顶视图中调整位置。门的效果如图所示。

????????????? 图4.4.13
