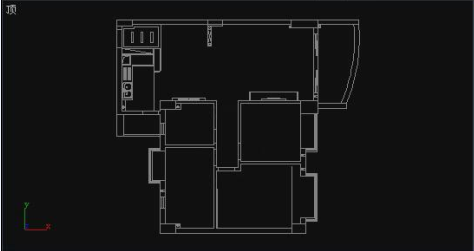

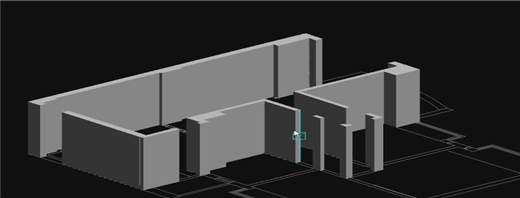

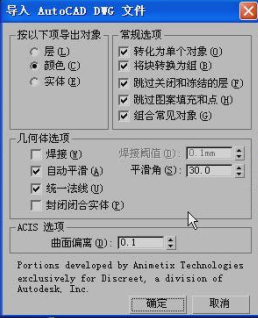

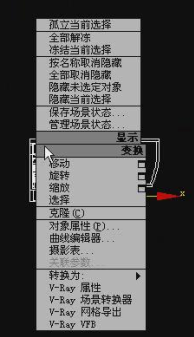

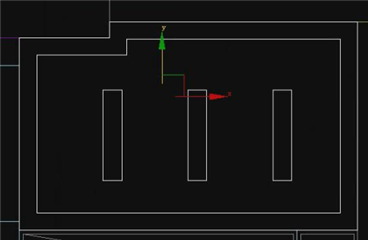

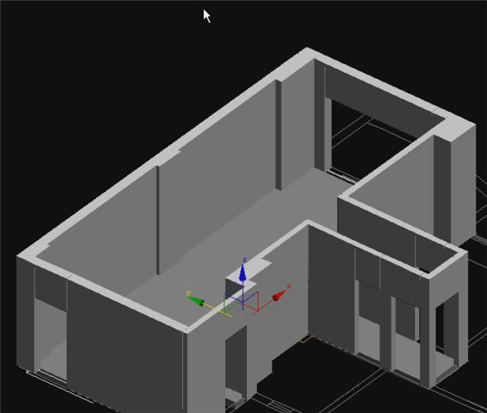

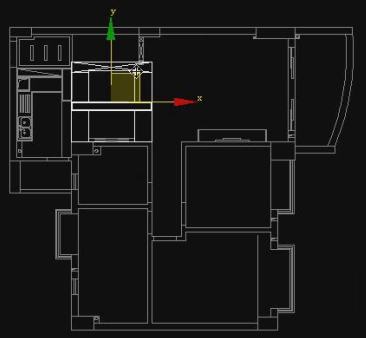

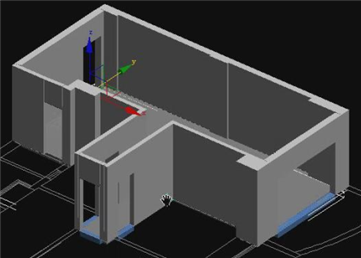

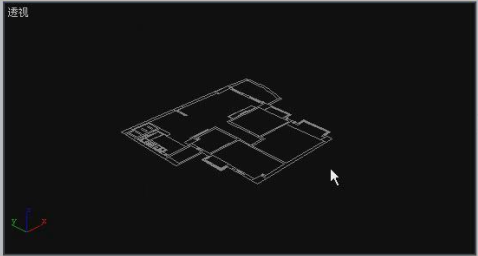

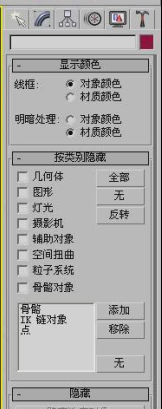

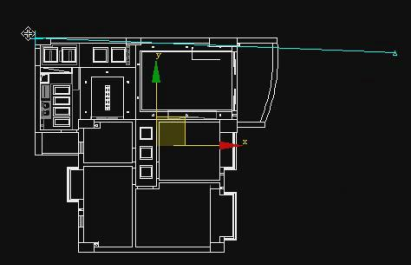

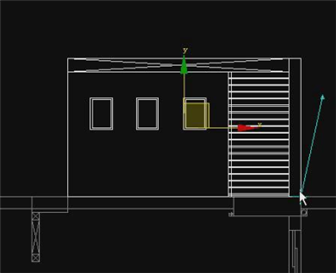

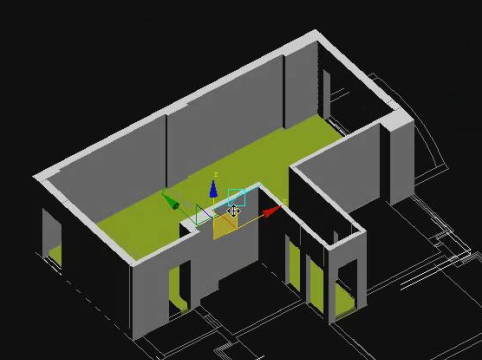

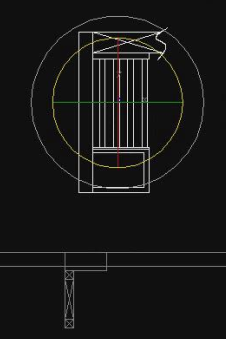

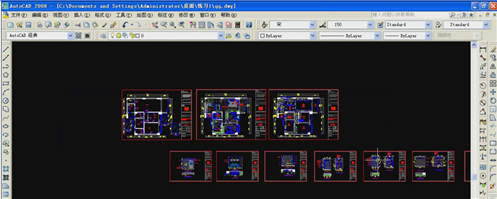

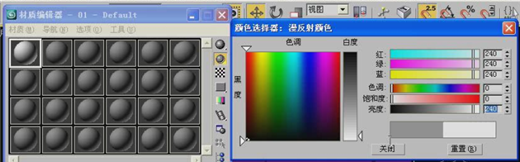

第一部分 CAD图纸简化 第二部分 CAD图纸导入、冻结、隐藏、位置调整 第三部分 制作墙体与地面 第四部分 吊顶制作 第五部分 电视及沙发背景墙制作 第六部分 餐厅背景墙、隔断及鞋柜制作 第七部分 整体橱柜制作 本实训项目是进行客厅模型的制作,整体效果如下 ????????????? 效果图 操作步骤第一部分 CAD图纸简化 1、打开CAD图纸’kt.dwg’,删除不相关的部分,只保留客厅部分。原图如下: ????????????? 图6.1.1 2、对图纸进行简化。在简化时要注意阳台与客厅地砖的规格大小,这是在做贴图时的参数依据(阳台300*300,客厅800*800)。图纸简化后,定义块: ?? 图6.1.2一层平面 图6.1.3吊顶平面 ???? 图6.1.4隔断: 图6.1.5餐厅背景墙 图6.1.6鞋柜 图6.1.7沙发背景墙 图6.1.8电视背景墙 简化完所有需要的部分后,进行清理(PU命令),另存为‘简化.dwg’。 ????????????? 图6.1.9 第二部分 CAD图纸导入、冻结、隐藏、位置调整 1、启动3DS MAX,以原有AutoCAD文件类型导入前面简化好的图纸“简化.dwg” 。导入要求如下图 ????????????? 图6.2.1 2、选择一层平面,打开‘层次’面板,依次单击仅影响轴和居中到对象。 图6.2.2 选择‘移动’工具,将其坐标归零 ????????????? 图6.2.3 右键单击一层平面,选择‘冻结当前对象’ ????????????? 图6.2.4 3、将吊顶平面对齐到一层平面 ????????????? 图6.2.5 打开‘显示’面板,将其隐藏 ? 图6.2.6 4、选中2.5捕捉方式,移动隔断到相应位置,对隔断分别进行绕Z轴-90度和Y轴旋转-90度,然后对齐墙体。 ????????????? 图6.2.7 5、在左视图中,将隔断对齐到地平面后隐藏 ????????????? 图6.2.8 6、在顶视图中,将餐厅背景墙移动到相应的位置,绕X轴旋转90度,在前视图中,限制Y轴方向,将它移动到地平面。 ????????????? 图6.2.9 7、移动鞋柜到相应位置,从图形看,它需要进行镜向处理。同理,餐厅墙也要进行镜向处理。鞋柜按X轴进行镜向 ????????????? 图6.2.10 8、绕X轴旋转90度,在前视图中将它对齐到地平面 ? ????????????? 图6.2.11 9、移动沙发背景墙到相应位置 ????????????? 图6.2.12 绕X轴旋转90度,在前视图中移动它到地平面。 10、移动电视背景墙到相应位置,按X轴方向镜向,对齐它的位置,绕X轴旋转90度,同样到前视图中,将它对齐到地平面。 ????????????? 图6.2.13 至此,图纸处理完毕。 ????????????? 图6.2.14 第三部分 制作墙体与地面1、墙体制作:在顶视图中,用线命令与矩形命令绘制与客厅相关的所有墙体,注意留出门的位置,挤出高度为2880mm,材质选为白色乳胶漆色 ????????????? 图6.3.1 门上墙体制作:因为门高通常为2000mm,所以门上墙体用矩形绘制后挤出880mm,Z轴坐标为2000mm。 ????????????? 图6.3.2 2、地面制作: 沿客厅墙体内线绘制地面形状,包括过道与厨房,挤出-200mm,进行800*800UVW贴图,赋白色大理石材质。 ????????????? 图6.3.3 入口过道处,挤出5mm ????????????? 图6.3.4 绘制所有的门坎石,挤出-200mm, ????????????? 图6.3.5 到此,整个地面部分已制作完成。选中全部物体,群组为“地面和墙”保存为独立文件‘dm’。 |
