铜陵市中等职业技术教育中心/电子技术精品课程课题组
实训三：滤波电路的连接制作与检测（参考材料）

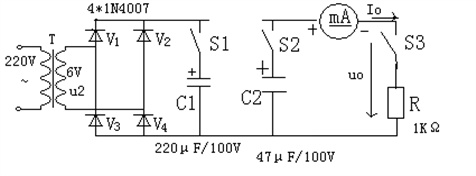

实训电路图（参考图）
L? 3OOmH
电路调试：
（1）接通交流电源220V，使用6V输出。
（2）断开S1、S2、，合上S3，用示波器观察输出电压波形，用万用表电压档测电压U2、UO，并将毫安表的读数填入下表。
（3）合上S1、S2，再观察、记录。
（4）合上S1、S2、S3，看波形、测数值、填表。
（5）合上S1、S2，断开S3，同上操作。
表：电容滤波电路的电压值与波形（f=50Hz,U2=6V）
滤波电压 | U2的波形 | UO的波形 | U2（V） | UO（V） | IO（mA） |
仅S3闭合 |
|
|
|
|
|
S1、S3闭合 |
|
|
|
|
|
S1、S2、S3闭合 |
|
|
|
|
|
S1、S2闭合，S3断开 |
|
|
|
|
|
实训三《滤波电路的连接制作与检测》考核表：
姓名：??????????????????? ?? 时间?????????????? ??
项目 | 内容 | 配分 | 考核要求 | 扣分标准 | 得分 |
实训态度 | 1、实训的积极性；2、安全操作规程的遵守情况。 3、纪律遵守情况 | 30分 | 遵守安全操作规程和劳动纪律，有良好的职业道德。 | 违反安全操作规程扣20分，不？守劳动纪律扣10分 |
|
元器件的识别 | 用万用表检测元器件的质量。 | 10分 | 元器件在接入电路之前要一一检测有没有损坏。 | 用万用表正确检测元器件10分 |
|
电路的连接 | 按照电路图接好电路 | 15分 | 元器件的安排，导线的连接。 | 电路每错一处扣3分 |
|
电路的调试 | 1、电源输出电压的调试； 2各电压的测量。 | 25分 | 仪器、仪表使用正确；能进行U2、UL、IL的测量；能排除故障。 | 仪器仪表使用错误，每次扣2分；不会对U2、UL、IL的测量，每处扣3分，数据记录错误，每次扣1分 |
|
电路故障的分析 | 按不同情况分析故障现象。 | 20分 | 能分析出滤波电路故障产生的原因及现象。 | 不能排除故障，每次扣5分。（无故障得20分） |
|
合计 | 100分 |
|
|
|
|
注：各项配分扣完为止。 | |||||
大组长签名：
小组长签名：
老师签名：
