铜陵市中等职业技术教育中心/电子技术精品课程课题组

电子实训二：整流电路的连接与检测

组号-----------??? 组长----------- ?? 组员---------------------------???????? 时间---------------?

一、实训目标：1、增强专业意识，培养良好的职业道德和职业习惯。

???????? ??? 2、学会整流电路的连接

????????? ??? 3、学会用万用表简易检测电路。

????????? ??? 4、了解双踪示波器，会观察波形。

二、、实训设备：万用表（型号?????? ），整流二极管（型号IN4001等），工作台（可调交流电源220V），1KΩ电阻。毫安表。

三、实训内容与步骤：

1、查阅资料，回答问题：常见的整流电路有哪些？

2、识别与检测元器件。若有元器件损坏，请说明情况。

3、按下面半波整流电路的原理图，来连接电路 。在下面的右边画上实物连接画。

mA

1KΩ

220V

表达式1-1-15? 半波整流电路的测量数据表（U2=6V?? f=50HZ）

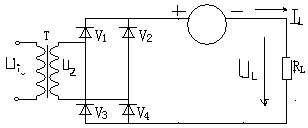

4、按下面桥式全波整流电路的原理图，来连接电路。在下面的右边画上实物连接画。

1KΩKΩ

mA

220V

表达式-1-16 桥式全波整流电路测量数据表（U2=6V?? f=50HZ）

四、实训注意事项

1、变压器使用时一定要注意：220V接电源，6V接电路。

2、示波器由老师操作，各组依次来观察、记录。

3、用万用表测输出电压时应注意挡的选择。

4、四只二极接入电路时注意方向，不能接错。

互评：

师评：
