????????????????????????? 铜陵市中等职业技术教育中心/电子技术精品课程课题组

《电子技术基础项目教程》教案



班??? 级



专? 业

应用电子

教? 师



授课时间



课题编号

2-3-2

课? 时

6节

课题

项目二

四声闪光磁控报警器的组装与调试

任务三

2.四声闪光磁控报警器的制作与测试

任务分解

1、原理学习;2、四声闪光磁控报警器的焊接与测试。

授 课 方 式

讲 授

操作演示

仿真演示

自主学习

研究学习

学生操作

师生互动



能力目标

1、会识别与检测元器件;

2、能完成四声闪光磁控报警器的制作与测试。

知识目标

1、理解四声闪光磁控报警器的组成和工作原理;

2、四声闪光磁控报警器的制作工艺。

情感目标

1、增强专业意识,培养良好的职业道德和职业习惯;

2、通过电路制作与测试,激发学生的学习动机。

重?? 点

四声闪光磁控报警器的制作与测试

难? 点

1、四声闪光磁控报警器的工作原理;

2、四声闪光磁控报警器的测试。

选? 学

三种组态放大器的性能比较

情境设计

电子技术项目教学室,两名学生为一组。每组提供一套电路散件以及电路测试所用设备。

课后阅读

预习教材,了解负反馈放大器的基本知识。

课后作业与 操作

1完成实训报告

教 后 记



电源控制开关



四声转换开关

资料:

当有“不速之客”撬开了你的门,如果一款电子作品能及时闪光报警来提醒家人,则可防止家庭财产丢失,那该多实用。把制作好的主机固定在门框上,磁铁粘贴在门上,调整好它们之间的间隙,使门关上状态不报警,门打开后立刻闪光报警。本制作具有电路简洁、制作成功率高、元气件易购买、实用性强等特点。适合广大电子爱好者安装使用,也可以作为电子类学校实训制作。



图1 实物图

  1. 电路的工作原理

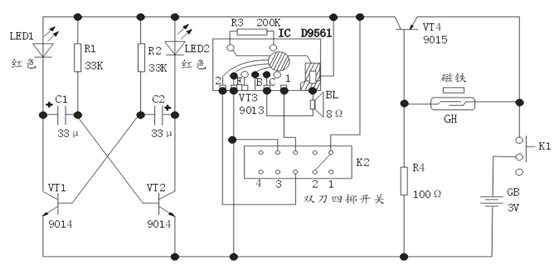

2? 四声磁控闪光报警器原理电路图



本电路由三个部分组成:VT1、VT2等元件组成的多谐振荡器,IC为主体的四声报警器,VT4、干簧管等元件组成的磁控电路。电路原理图见图2,



电源开关K1打开后,如果磁铁靠近干簧管GH,则干簧管GH处于闭合状态,VT4的发射极和基极短路,VT4处于截止状态,相当于开关断开,则多谐振荡器和四声报警器没能提供电源而不工作;当磁铁离开干簧管GH,则干簧管GH处于断开状态,VT4处于饱和状态,相当于开关闭合,则多谐振荡器和四声报警器得电而工作,即开始“闪光”和“报警”。

四声报警器采用KD9561芯片,开关K2是四档开关,处于不同档位,可以分别产警车声、救护车声、救火车声、机关枪声,实现声音选择。三极管VT3采用9013的功率三极管,用来驱动扬声器的工作,R3是KD9561芯片的外接振荡电阻,用来控制声音的频率,这里采用的是200K。

VT1、VT2等元气件组成多谐振荡器,电路工作时使LED1、LED2交替闪光,改变C1、C2可以控制闪光的频率。



二、元气件选择

IC选用KD9561型四声报警集成电路芯片,它采用黑胶封装形式制作在一块尺寸为35×11mm的小印刷电路板上,并留有外接功率放大三极管和振荡电阻的焊接插孔,其实物图见图3。控制端1、2分别接不同的电位的时候,可以产生不同的四种声音,其具体接线法见表1。



外接音乐片的振荡电阻

外接音乐片的振荡电阻

接电池正极

和扬声器

接电池的负极

接三极管的的发射极(E

接三极管的的基极(B

接三极管的的集电极(C

控制端S2

控制端S1

接扬声器























3? 四声报警片9561的实物图





控制端S1

控制端S2

声音效果

接空

接空

警车声

接高电平

接空

救火车声

接低电平

接空

救护车声

接空

接高电平

机关枪声

1? 控制端的接线

4? 干簧管的实物图



GH代表的是干簧管,其实物示意图见图4,干簧管又叫磁控管,是利用磁场信号来控制的一种开关元件,它的两个触点由特殊材料制成,被封装在真空的玻璃管里。只要用磁铁接近它,干簧管两个节点就会吸合在一起,使电路导通。无磁断开,可以用来检测电路或机械运动的状态。

VT1到VT4采用的是90系列三极管,通用易购买。VT1、VT2采用9014,VT3采用9013,VT4采用9015。



三、制作过程与使用



图5所示为四声磁控闪光报警器的印刷电路图,印刷电路板图采用protel软件设计。



















5? 四声磁控闪光报警器的印刷电路图

 ???

焊接的原则是先焊接小的、耐高温的元气件。以下是焊接的具体过程:

1、焊接电阻器



阻值:200K





6?? 主板及D9561型四声报警片上焊接电阻

上焊接电阻器







2、焊接电解电容器



???? 焊接电解电容器时注意极性,长脚为正,安装时要求是卧式插装,紧贴电路板。

电解电容器









7 焊接电解电容器





3、焊接发光二极管

插装发光二极管时,与外壳上

盖要配套,使发光二极管刚刚与外壳

长脚为正极

平齐。





8? 焊接发光二极管



4、报警片上焊接三极管



E

B

C















9? 三极管9013焊接在报警片上





5、主板上焊接三极管



焊接9015

焊接9014

焊接9014





















10? 主板上焊接三极管













6、焊接干簧管、四声转换开关、电源开关





焊接干簧管

注意:用手弯引线时要轻, 不要把玻璃弯破了。

焊接电源开关

焊接四声转换开关

























11 焊接干簧管、四声转换开关、电源开关的正、反示意图



7、焊接四声报警片

在焊接处,先上锡:

















报警片上焊接处上锡5处)

电路板上焊接处上锡5处)

12? 电路板上焊接报警片处及报警片上锡



报警片焊接在主板上



用锡将报警片和电路板连接在一起5处)



















13? 报警片焊接在电路板上



8、扬声器上导线的焊接

为了保证扬声器安全、可靠的焊接导线,请按以下





示意图完成操作。





















图14? 导线焊接在扬声器上

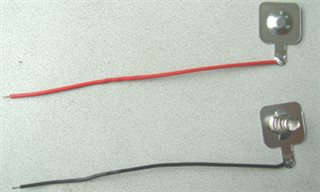

9、电池片上导线的焊接

先在电池片上上锡,再焊接导线,红正黑负







15? 导线焊接在电池片上





10、扬声器与电路板的连接

扬声器上两导线焊接在电路板处

扬声器整体放置于前壳中,即可固定。

























16? 扬声器的固定及导线的焊接





11、电池片与电路板的连接

电池片正极上的红色导线与GB+的连接



电池片负极上的黑色导线与GB—的连接







17? 电池片上导线与电路板上的连接



12、电路板安装在外壳中

电源控制开关

完成所有元气件的焊接后,认真检查有无错焊、虚假焊等,确定无误后装入25号电池即可测试效果。



















18? 电路板安装在外壳中



装配好的四声磁控闪光报警器,电路一般不用任何调试即可正常工作。开关闭合后,即可产生闪光和报警声,拨动开关K2到不同位置,可以分别产生警车声、救护车声、救火车声、机关枪声,根据你的喜爱而选择声音。当用磁铁靠近干簧管时,闪光和报警声立刻停止。

使用时,将主机挂在门框边,将磁铁粘贴在门上,调整好他们之间的间隙,使门关上,电路不工作;门一打开,电路即可工作。晚上或人不在家时,把电源开关K1闭合,使其处于工作状态;当不需要其工作时,可以把电源开关K1断开。
