铜陵市中等职业技术教育中心/电子技术精品课程课题组

《电子技术基础项目教程》教案

“JC628型亚超声遥控开关套件”

制作过程

本套件做成的成品可应用在楼梯走道灯、台灯、收录机、电视机等家用电器设备上，具有体积小、工作稳定可靠，制作简单，遥控距离不低于10米等优点，非常适合广大电子技术爱好者装配使用。

一、电路工作原理

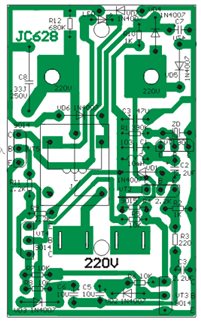

亚超声遥控开关电路由声电换能电路、选频放大电路、双稳态电路、继电器控制电路、直流供电等部分组成。其原理电路图、印刷电路图见下图。

220V交流电通过电容降压式（R12、C8）电路降压后直接送到桥式整流电路VD4、VD5、VD6、VD7进行整流，再经过C7滤波后得到约25V左右的直流电，又通过降压电阻R10和滤波电容C4后得到约10V左右的直流点，即为整个电路的直流供电电源。当继电器J“吸合”时，整个电路的供电电压降低到3V左右。

R1、ZD组成声电换能电路，将接收到声音信号转换成相应的电信号；VT1、C1、L等元气件组成选频放大并通过VT2产生触发信号，用来控制双稳态电路的工作状态，L、C1组成的并联谐振电路的谐振频率是18KHZ，当气嚷发出18KHZ的亚超声波时，VT1将该信号进行放大，再通过C2耦合到VT2进行放大、整形，以负脉冲形式经R3、C3输出，即产生了能控制双稳态电路的触发信号。

VT3、VT4、VD2、VD3等元气件组成典型的双稳态电路，电路结构对称（具体工作原理见相关资料），触发信号可以控制电路的工作状态，即VT4的“导通”和“截止”，其“导通”时，VT4的集电极的电压为0.3V，通过R11使VT5“截止”，VT5的集电极输出高电平，则继电器J两端电压为“0”，开关“断开”，发光二极管LED不亮，控制开关“J”是断开的，控制电器不得电而不工作。当VT4“截止”时，其集电极输出高电平，通过R11使VT5饱和导通，继电器J得电工作，同时LED发光，表明控制开关“J”闭合，控制电器得电工作。

2. 制作过程

1、全套散件图

2、焊接电阻器（共12只）

12只固定电阻器

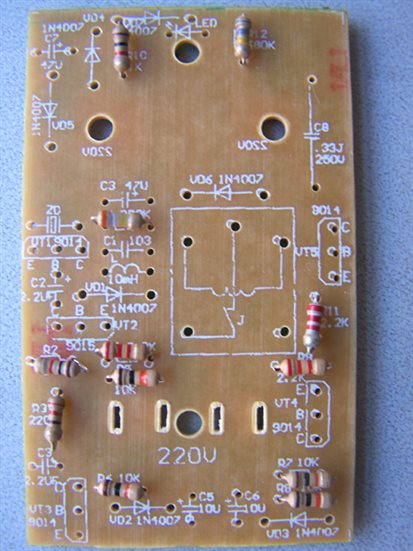

电阻器的插装

电阻器的焊接????????????????? 剪掉多余导线后的示意图

3、焊接晶体二极管（共7只）

二极管的负极

二极管的正极

晶体二极管的实物图

4、焊接电解电容器（共6只）

长脚为“+”

电解电容器的插装

焊接电解电容器时把电路板摆平

5、“发光二极管、瓷介电容器、电感”的焊接

长脚为“+“

发光二极管的实物图?????????? 瓷介电容器、电感的实物图

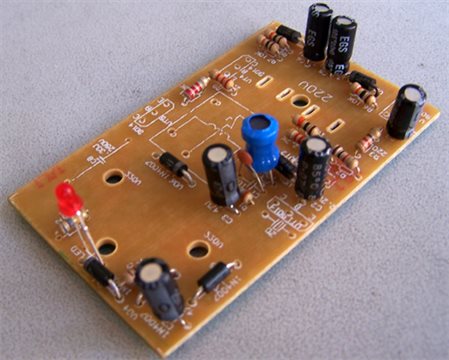

“发光二极管、瓷介电容器、电感”元气件焊接后的实物图

9015

三极管的实物图?????????????????????????? 焊接后的实物图

继电器

涤纶电容器的实物图???????????????? 焊接后的实物图?????????

8、铜件的安装与焊接

220V插座

220V插头

铜件与螺丝的实物图

插头用螺丝固定

插座的焊接点（一定要牢固、可靠）

插座

9、陶瓷接收片的焊接

陶瓷接收片实物图

三、效果测试

元气件安装完后，认真检查有无错误。效果测量时，需要通交流电220V，一定要注意安全。

电源线夹在插头上的示意图

通电调试的实物图

三、安装及使用说明

1、认真阅读本说明书，以印刷电路图作为元器件插装的依据，确保正确插装，调试时注意安全。部分元器件的参数规格依套件有选择性，例如：R1可用470K或390K，等等。

2、焊接与安装。由于本套件直接采用220V供电，如果有一点小故障都会引起较大故障，因此制作与调试时应特别注意。请按如下步骤安装：⑴安装前仔细对照印制板图，熟悉印制板，看懂原理图，并确定各元件的具体安装位置，这一步对正确安装及调试非常重要；⑵查对清单，检查元器件的数量，用万用表检测每一个元件的质量，如有损坏的请务必更换，确保装上的元件无损坏；⑶将各元件上锡。确保焊上的各元件无虚焊；⑷将各元件成形，并且进行插装；⑸焊接。各焊点用锡量及焊接时间要合适。（继电器、电容、三极管等焊接时时间不可太长，以免烫坏）。铜件（插头、插座片）应先用螺丝紧固，然后将其焊在印制板上，以免时间长后产生氧化跳火；⑹焊后处理。剪去多余元件脚，仔细检查有无拖锡短路及虚焊、错焊，确保在调试时万无一失。插座片是张开的，焊好后要向内压住，两块插座片要分开，不能短路。

3、调试：目测，无虚假错焊，元件是否装错，极性是否正确。直流调试，可接入直流电源输出12V，加在C7正负两端，检测是否用亚超声发射器能使继电器动作，用这种方法修理会更安全一点，一切正常后，即装好外壳，进行交流调试，插入交流电源上，把需要遥控的电器插到遥控接收机插孔中捏动超声气囊即可在10米距离内有效地控制电器的开和关。在有些农村地区晚间电压低于160V以下，导致继电器不能吸合，这时可将C1加大至0.68 UF，并接上稳压电路，按图所示本电路可控制功率在200VA左右的电器，如果被控电路功率较大或是电感性负载，那么选用触点功率较大的继电器即可。

“陶瓷接收片”装入外壳并固定的示意图

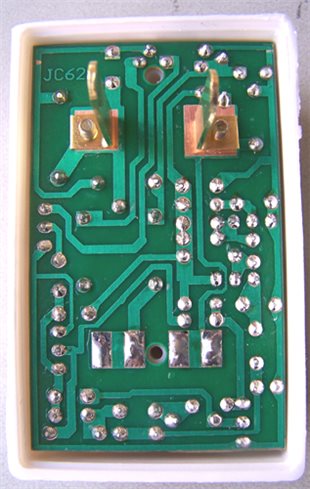

焊接好的电路板装入壳中

插座与塑料孔位要对应

“插座”接入外壳中的示意图

后盖上好螺丝后的示意图

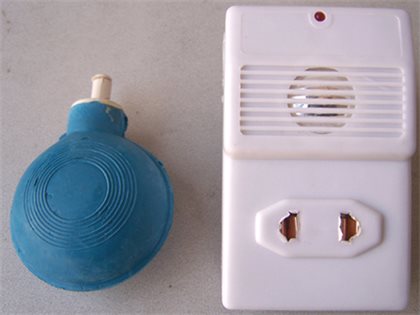

安装后实物图
