课程名称

　　机械制图

　　课

　　题

　　第二节? 斜二轴测图画法

　　课?? 型

　　周?? 次

　　学?? 时

　　2

　　授课时间

　　月??? 日

　　月??? 日

　　月??? 日

　　月??? 日

　　月??? 日

　　班级（人数）

　　教学目的

　　【知识目标】1.了解斜二轴测图投影特性和轴测图的种类

　　??????????? 2.了解斜二轴测图的作图方法

　　【能力目标】掌握斜二轴测草图的基本技法

　　【德育目标】培养学生耐心细致的工作作风，严谨认真的工作态度。

　　教学重点

1. 轴测图的投影特性??

2. 轴测草图的绘图方法

　　教学难点

　　根据简单组合形体的三视图或两视图画轴测图

　　教学方法

　　讲授法、多媒体教学法

　　教具/设备

　　作?? 业

　　练习册相应练习题

　　教学后记

　　授课教师

　　? 年?? 月?? 日

　　审签

　　?? 年?? 月?? 日

　　组织教学??????????????

　　1．检查学生出勤情况和学习用具准备情况。

　　2．安定课堂秩序，集中学生注意力。

　　授课内容

　　用通俗的方法讲解斜二轴测图的获得方法：根据观察者的方向，将立体正放，而在立体左上角或右上角方向，采用斜投影的方法向轴测投影面投影所得的轴测图。对正等轴测图和斜二测图的优缺点及各自适用范围进行归纳总结。

　　一、教学内容

　　1.斜二轴测图和形成及其投影特性

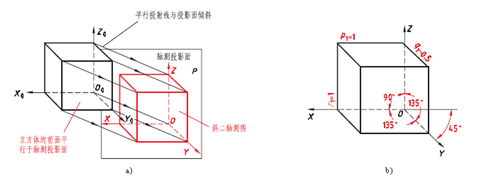

　　（1）斜二轴测图的形成

　　将立方体放在轴测投影面P的前方，然后用斜投影法在轴测投影面上所得的轴测投影称为斜二轴测图，简称斜二测。

　　（2）轴间角和轴向伸缩系数? 斜二轴测图的轴间角∠XOZ=90°，∠XOY=∠YOZ=135°；轴向伸缩系数p=r=1，q=0.5。

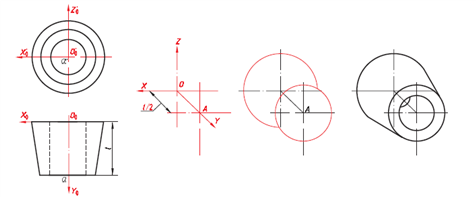

　　2.斜二轴测图画法举例

　　3.绘图练习及指导

　　二、课堂小结

　　1.斜二轴测图的形成和投影特性

　　2.斜二轴测图画法举例

　　三、评分标准

　　课题名称

　　正等轴测图画法

　　任课教师

　　要求

　　序号

　　要求中的评价项目

　　结果

　　A

　　B

　　C

　　D

　　1

　　1

　　斜二轴测图的形成和投影特性

　　? 2

　　1

　　斜二轴测图画法举例

　　综合成绩

　　自我总结

　　学生签字：

　　年??? 月??? 日

　　指导教师签字：

　　年??? 月??? 日

　　教学方法及授课要点随记
